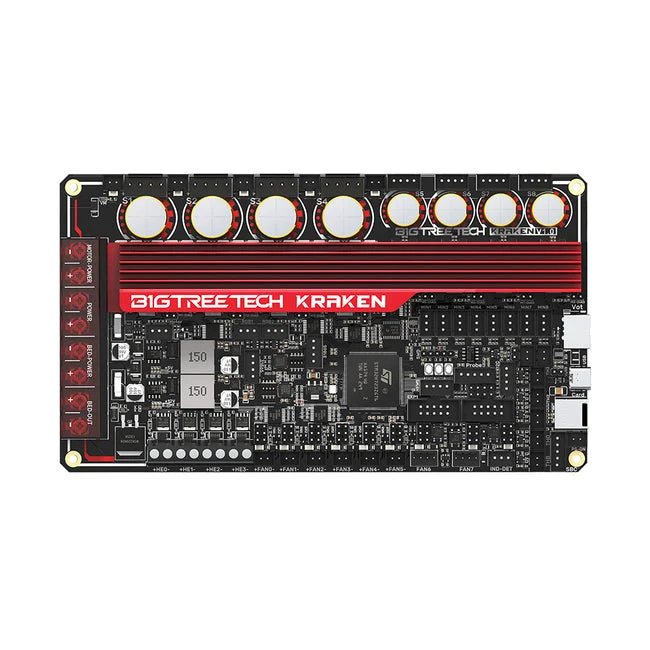

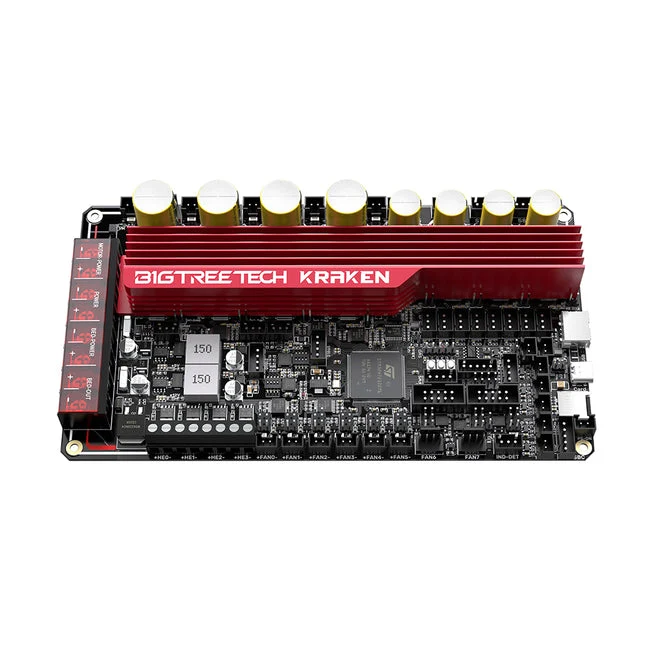

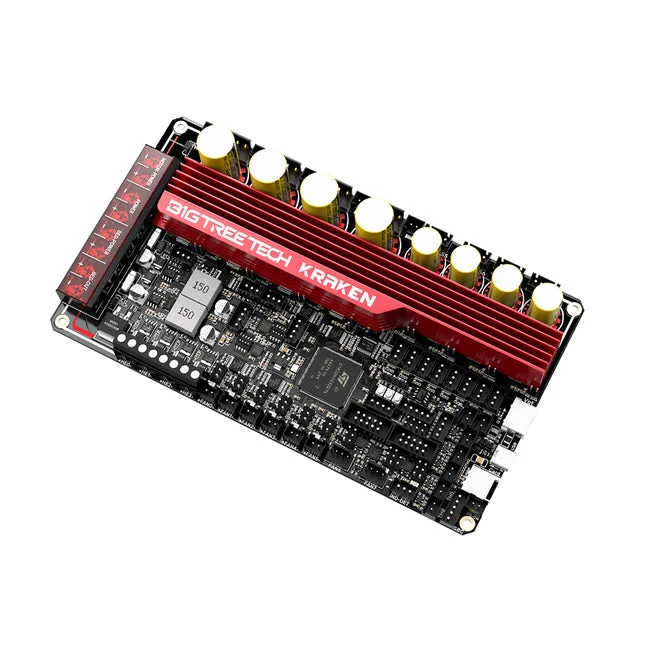

BIGTREETECH Kraken 8-Achsen Mainboard

BIGTREETECH Kraken – 8 Achsen ohne Treiber-Gebastel

Das Kraken V1.0 ist ein 32-Bit-Mainboard von BIGTREETECH (Shenzhen Biqu Technology), das speziell für große 3D-Drucker ausgelegt ist. Acht Schrittmotortreiber sind bereits fest verbaut, sodass separate Treibermodule und deren Verkabelung entfallen – das reduziert den Aufwand im Elektronikfach spürbar. Gedacht ist es für Anwender, die Großformat-Drucker oder Dual-Extruder-Setups aufbauen oder umrüsten.

Auf einen Blick – Deine Vorteile:

• 8 integrierte Treiber: Acht TMC2160 sind fest aufgelötet – kein Stecken, kein Vref-Justieren, keine defekten Treibermodule als Fehlerquelle.
• Hoher Spannungsbereich: Der Treiberbereich von 24 V bis 60 V erlaubt laut Hersteller höhere Motorspannungen, wie sie bei großen Achsen und langen Verfahrwegen sinnvoll sind.
• Zwei Druckköpfe: Dedizierte Ports und zwei CAN-Schnittstellen erlauben den parallelen Betrieb von zwei Druckköpfen bzw. zwei EBB-Boards.
• Präzise Temperaturmessung: Zwei MAX31865-Kanäle und PT100/PT1000-Unterstützung ermöglichen genauere Temperaturerfassung als klassische Thermistoren.
• Abgesicherte Elektronik: Eine E-Fuse-Schutzschaltung sichert das Board gegen typische elektrische Fehlerfälle ab.

H723-Prozessor für Dual-Head-Setups

Als Rechenkern kommt ein H723-Chip zum Einsatz, der laut Hersteller genug Reserven für den gleichzeitigen Betrieb zweier Druckköpfe bietet. Die beiden CAN-Anschlüsse halten dabei den Kabelbaum zum Werkzeugkopf schlank.

Anbindung an SBC und Klipper-Setups

Ein reservierter Stromversorgungsanschluss erlaubt die direkte Anbindung eines Einplatinenrechners wie BTT PI oder Raspberry Pi. Damit lässt sich das Board in typische Host-basierte Steuerungsumgebungen einbinden, ohne separate Spannungsversorgung für den SBC.

Häufig gestellte Fragen (FAQ)

Muss ich Schrittmotortreiber separat kaufen?

Nein. Die acht TMC2160-Treiber sind bereits fest auf dem Board verbaut, es sind keine steckbaren Treibermodule nötig.

Kann ich das Board mit 24 V betreiben?

Ja, der angegebene Treiber-Spannungsbereich reicht von 24 V bis 60 V. Ob dein Netzteil und deine Motoren eine höhere Spannung sinnvoll nutzen können, solltest du vorab prüfen.

Welche Temperatursensoren werden unterstützt?

Neben Standardsensoren unterstützt das Board zwei MAX31865-Kanäle sowie PT100- und PT1000-Widerstandsfühler.

Wie schwer ist das Board?

Das Versandgewicht liegt bei rund 526 g.
