BIGTREETECH SKR Mini E3 V2.0

BIGTREETECH SKR Mini E3 V2.0 – Leiser Ender-3 Umbau ohne Bastelei

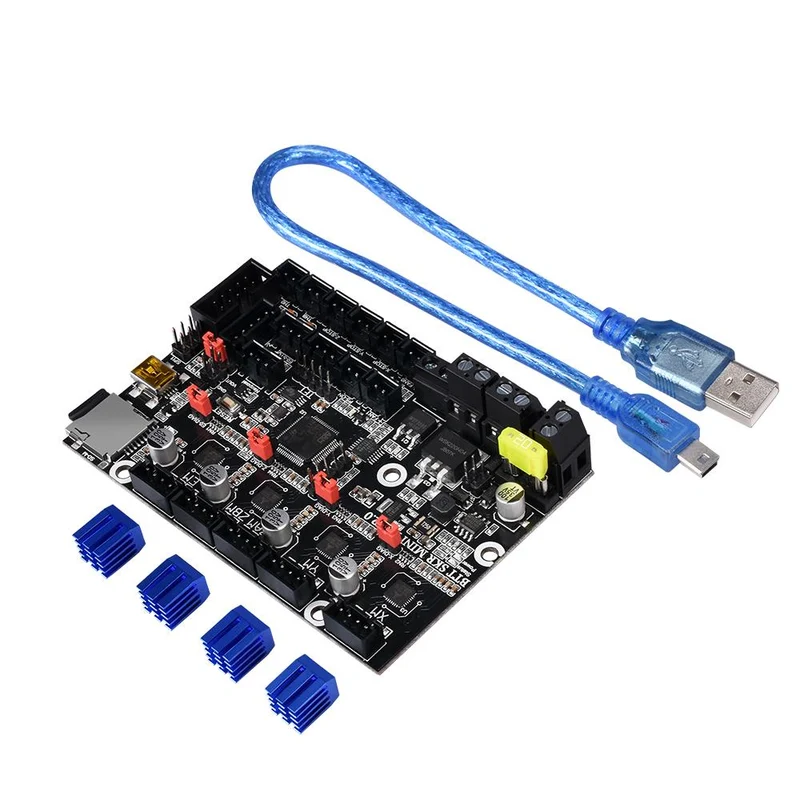

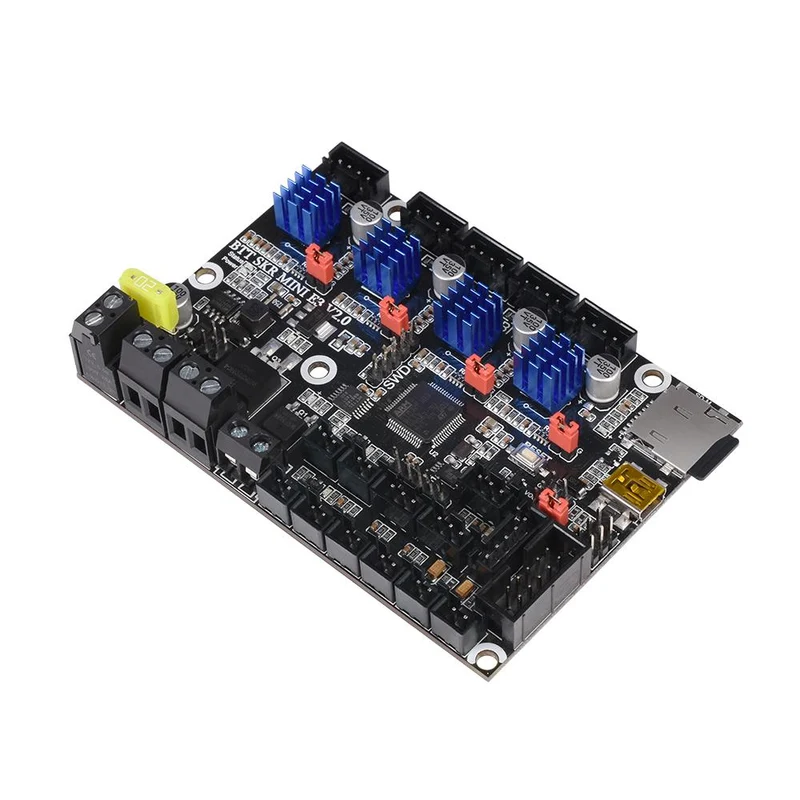

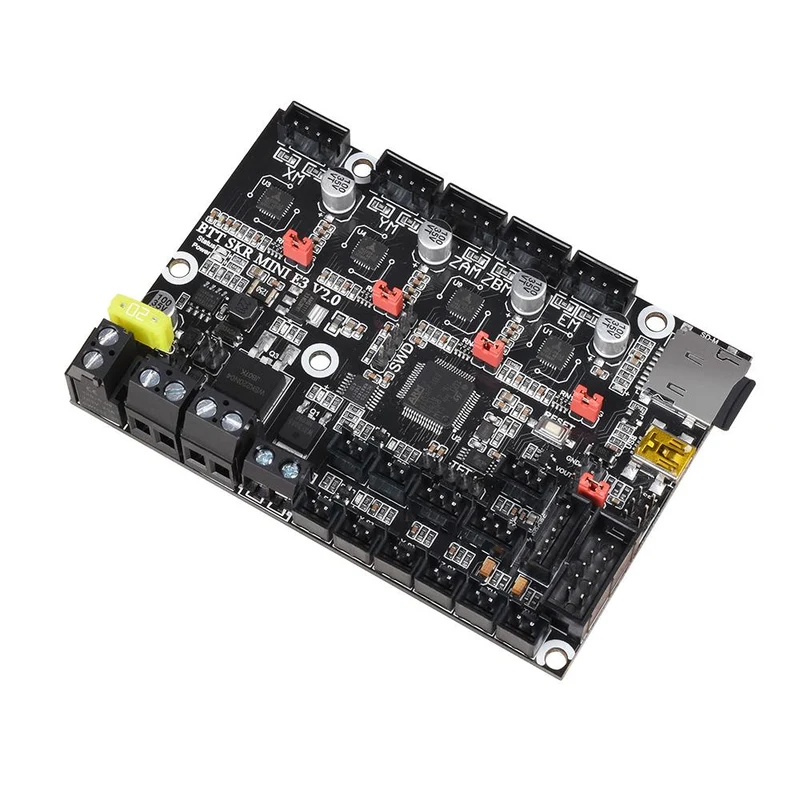

Das SKR Mini E3 V2.0 ist ein 32-Bit-Mainboard, das als direkter Ersatz für das originale Ender-3 Board konzipiert ist. Die TMC2209-Schrittmotortreiber sind bereits fest integriert und im UART-Modus angebunden – damit entfällt der separate Treiberkauf, und die typische Geräuschkulisse des Serienboards wird deutlich reduziert. Zusätzliche Steckplätze machen den Weg für spätere Upgrades frei.

Auf einen Blick – Deine Vorteile:

• Drop-in-Ersatz: Auf den Ender-3 Formfaktor ausgelegt, kein Umbau des Gehäuses oder Neuverkabeln des kompletten Druckers nötig.
• TMC2209 im UART-Modus: Treiber sind verlötet und werden per Firmware angesprochen – keine Potis, kein Nachrüsten von Treibermodulen.
• Upgrade-Anschlüsse: BLTouch, Filamentsensor, BTT UPS 24V und BTT Relay lassen sich direkt anschließen.
• Dual-Z parallel: Paralleler Dual-Z-Anschluss und zwei CNC-Lüfterports für den Ausbau der Mechanik.
• 12–24 V Eingang: Arbeitet sowohl im 12-V- als auch im 24-V-Setup, MOSFET für das Heizbett ist entsprechend ausgelegt.

32-Bit-Rechenleistung statt 8-Bit-Serienboard

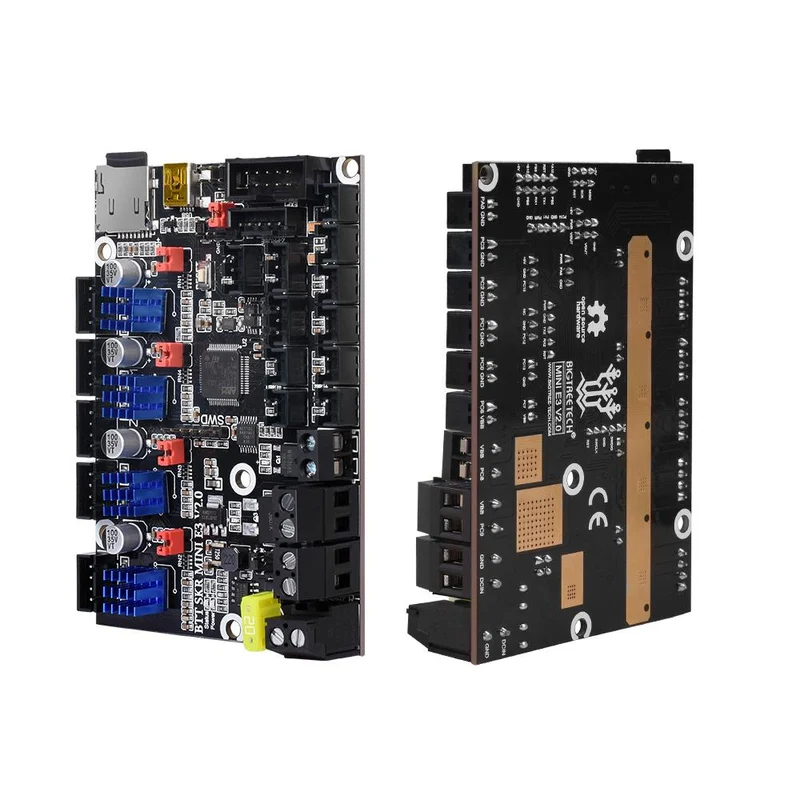

Als MCU kommt ein STM32F103RCT6 zum Einsatz, die Spannungsversorgung übernimmt ein MP1584EN-Wandler. Die Platine ist vierlagig ausgeführt, was der Hersteller mit einer verbesserten Wärmeableitung begründet.

Sensorless Homing per Jumper

Über Jumper lässt sich Sensorless Homing aktivieren – dann können allerdings keine externen Endschalter parallel genutzt werden. Wer die mechanischen Endstops behalten möchte, lässt die Jumper einfach gesetzt wie im Auslieferungszustand.

Häufig gestellte Fragen (FAQ)

Kann ich mein vorhandenes Display weiterverwenden?

Unterstützt werden das Ender-3 LCD12864 sowie 2,4"- und 3,5"-TFT-Displays. Prüfe vor der Bestellung, welchen Displaytyp dein Drucker verbaut hat.

Muss ich selbst Firmware aufspielen?

Ja. Die passende Firmware wird per SD-Karte geflasht – zum Displaytyp und zur Druckerkonfiguration passend. Der Einbau erfolgt grundsätzlich im stromlosen Zustand.

Brauche ich zusätzliche Schrittmotortreiber?

Nein. Die TMC2209 sind bereits auf dem Board integriert und werden über UART konfiguriert, separate Treibermodule entfallen.

Wie verbinde ich das Board mit dem PC?

Über den Mini-USB-B-Anschluss auf der Platine.
