BigTreeTech Manta M4P V2.2 – CM4-ready Klipper-Board

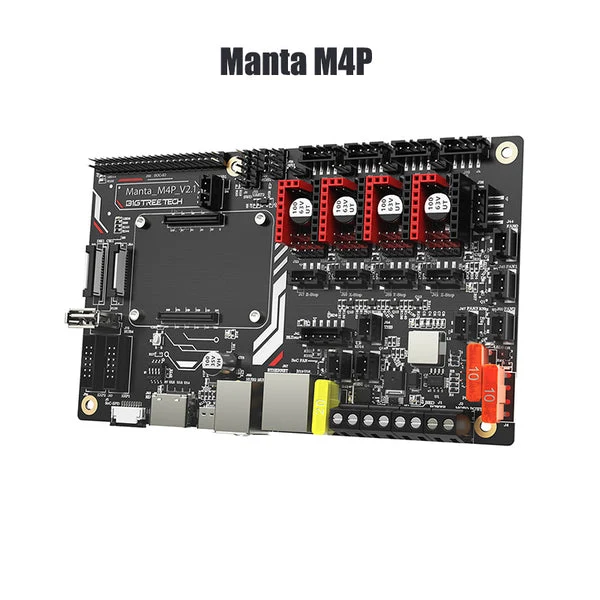

Das Manta M4P V2.2 ist ein kompaktes 32-Bit-Mainboard mit vier Achsen (X, Y, Dual-Z, E0), das per BTB-Steckverbinder direkt einen Raspberry Pi CM4 oder BTT CB1 aufnimmt. Es richtet sich an Umbauten kleiner bis mittlerer Drucker wie Voron V0 oder Ender-3, bei denen ein aufgeräumtes Single-Board-Setup ohne lose Kabel gefragt ist.

Auf einen Blick – Deine Vorteile:

• CM4/CB1 direkt aufsteckbar: Der verstärkte Board-to-Board-Header spart lose Kabel und vereinfacht das Klipper-Setup.
• Flexible Treiber: Vier Sockel unterstützen SPI, UART und STEP/DIR sowie gängige TMC-Familien wie 2209, 2208, 2226, 2130 und 5160.
• Sensorless Homing: Über DIAG-Pins per Jumper aktivierbar – ohne Pin-Cutting.
• Wählbare Lüfterspannung: Drei CNC-Lüfterports lassen sich per Jumper auf 24 V oder 5 V setzen, plus dedizierter SoC-Lüfter.
• Erweiterbar: BLTouch, Filament-Runout-Sensor, RGB und RepRapDiscount-LCDs via EXP1/EXP2 werden unterstützt.

Strom- und Thermomanagement

Ein On-Board-Regler versorgt das Compute-Modul aus 12 oder 24 V. Der Heizbett-Ausgang ist bis 10 A ausgelegt, der Hotend-Heizer bis 6 A, das Gesamtbudget für Heizer, Treiber und Lüfter liegt unter 20 A. Geschützte Thermistor-Schaltungen sollen den MCU laut Datenblatt gegen Kurzschluss und Leckströme absichern.

Konnektivität mit CM4

In Kombination mit einem CM4 stellt das Board einen 40-Pin-Header passend zur Pi-Belegung, Gigabit-Ethernet (1000 M) und drei USB-2.0-Ports bereit, jeweils mit ESD-Schutz auf USB und Ethernet.

Häufig gestellte Fragen (FAQ)

Welche Firmware läuft auf dem Manta M4P V2.2?

Mit CM4 oder CB1 läuft es unter Klipper, zudem ist es mit Marlin kompatibel.

Ist ein Raspberry Pi CM4 im Lieferumfang enthalten?

Nein. CM4 oder BTT CB1 werden separat aufgesteckt und sind nicht Teil des Boards.

Welche Drucker-Kinematiken werden unterstützt?

Das Board unterstützt Cartesian, Delta, Kossel, Ultimaker und CoreXY.
