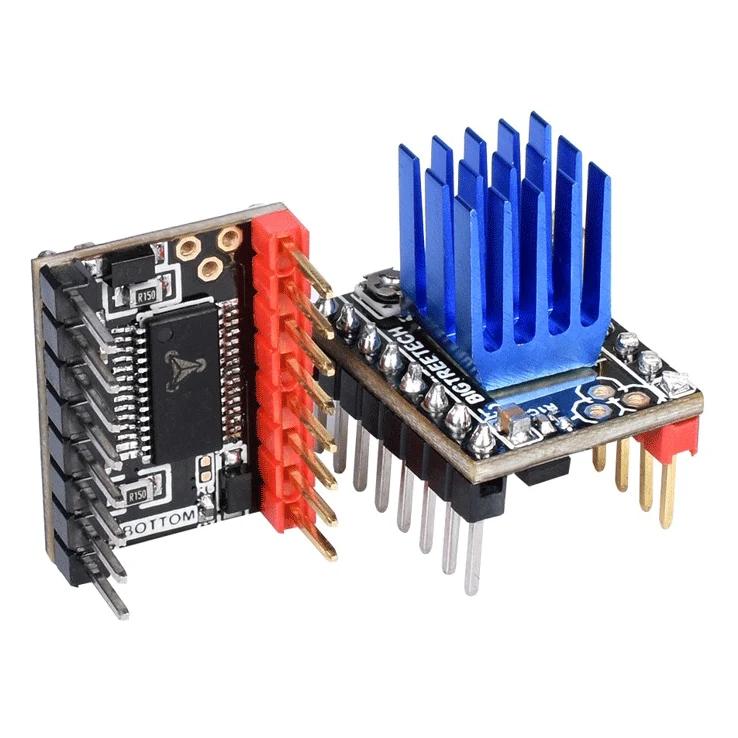

BIQU 3D Stepper Driver TMC2225 V1.0

BIQU 3D Stepper Driver TMC2225 V1.0 – Original-Ersatztreiber für die B1-Serie

Der TMC2225 V1.0 ist der Original-Schrittmotortreiber für die BIQU B1 Serie und ersetzt einen defekten oder lauten Treiber ohne Umbauten am Board. Er nutzt Trinamics StealthChop2 für leisen Motorlauf und lässt sich per UART konfigurieren. Gedacht für alle, die ihren B1 oder B1 Black instand setzen oder das Laufgeräusch der Achsen senken wollen.

Auf einen Blick – Deine Vorteile:

• Leiser Betrieb: StealthChop2 verlagert das Schaltgeräusch aus dem hörbaren Bereich – spürbar angenehmer bei Drucken über mehrere Stunden im Wohnraum (Herstellerangabe).
• Direkter Austausch: Drop-in-Ersatz für BIQU B1 und B1 Black, kompatibel zur vorhandenen Schrittmotor-Hardware – kein Adapter, kein Umlöten.
• Reserve beim Motorstrom: Bis 2 A Spitzenstrom über integrierte MOSFETs, damit auch strommhungrigere Achsmotoren sauber mitlaufen.
• Konfigurierbar per UART: Einzeldraht-UART erlaubt das Setzen von Strom und Microstepping in der Firmware statt per Poti-Fummelei.
• Eingebaute Absicherung: Diagnosefunktionen, OTP-Speicher und passives Bremsen schützen Treiber und Motor im Fehlerfall.

StealthChop2 und SpreadCycle im Wechsel

Neben dem geräuscharmen StealthChop2 unterstützt der Treiber SpreadCycle, das bei schnellen Richtungswechseln und hohen Beschleunigungen für stabileres Drehmoment ausgelegt ist. So lässt sich pro Achse entscheiden, ob Laufruhe oder Dynamik im Vordergrund steht.

2 A Spitzenstrom aus integrierten MOSFETs

Die Endstufen sitzen direkt auf dem Modul und liefern nach Datenblattangabe bis zu 2 A Spitzenstrom. Mit 4 g Gewicht bleibt das Modul dabei ein reines Steckteil im Treibersockel des Mainboards.

Häufig gestellte Fragen (FAQ)

Passt der TMC2225 V1.0 in andere Drucker als den BIQU B1?

Angegeben ist er als Original-Ersatz für die BIQU B1 Serie inklusive B1 Black. Bei anderen Mainboards solltest Du vorab Sockel und Pinbelegung abgleichen, da wir eine Kompatibilität darüber hinaus nicht bestätigen können.

Muss ich nach dem Tausch etwas in der Firmware einstellen?

Der Treiber arbeitet mit den Vorgaben des Boards. Wer Motorstrom oder Microstepping anpassen will, nutzt die Einzeldraht-UART-Schnittstelle – dafür muss die Firmware den Treiber entsprechend ansprechen.

Wird der Drucker damit komplett geräuschlos?

Nein. StealthChop2 reduziert das Motorgeräusch; Lüfter, Riemen und Mechanik bleiben hörbar.
