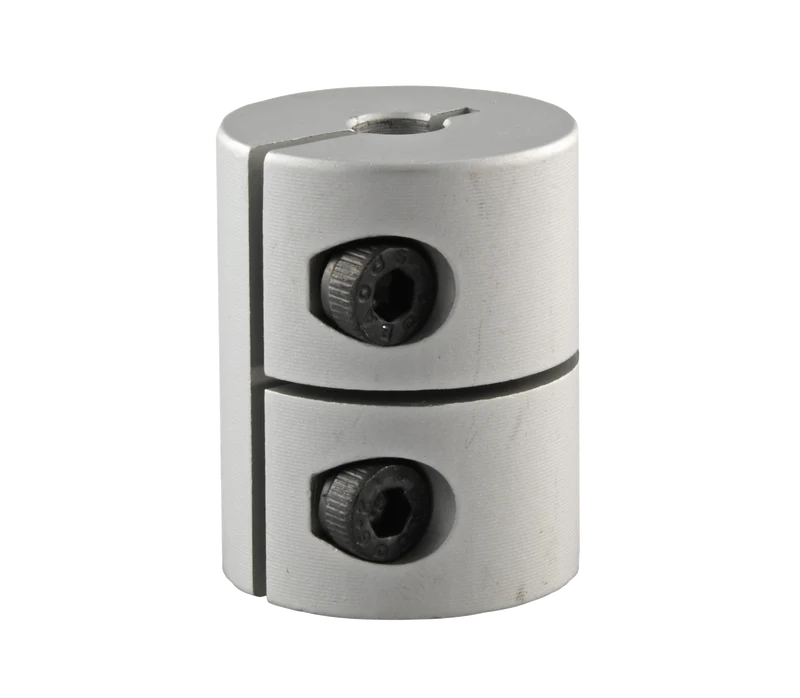

BIQU BX Starre Klemmkupplung 5x8 mm

BIQU BX Starre Klemmkupplung 5x8 mm – Spielfreie Z-Achsen-Verbindung

Die starre Klemmkupplung verbindet die 5-mm-Motorwelle des Schrittmotors mit einer 8-mm-Trapezgewindespindel. Sie richtet sich an Anwender des BIQU BX und baugleicher Aufbauten, die Spiel und Versatz in der Z-Achse beseitigen wollen – etwa als Ersatz für eine ausgeschlagene oder verschlissene Kupplung.

Auf einen Blick – Deine Vorteile:

• Starre Bauform: Ohne federndes Zwischenstück wird die Drehbewegung direkt übertragen, was Spiel und Fehlausrichtung nach Herstellerangabe minimiert.
• Doppelte Schraubklemmung: Jede Seite wird mit zwei Schrauben geklemmt statt über eine Madenschraube – das reduziert das Risiko, dass sich die Verbindung im Dauerbetrieb löst.
• Aluminiumlegierung: Verwindungssteifes Material, das die Kräfte der Z-Spindel aufnimmt.
• Bohrung 5x8 mm: Passt auf gängige NEMA-17-Wellen mit 5 mm und Spindeln mit 8 mm Durchmesser.
• Kompaktes Ersatzteil: Mit rund 50 g Versandgewicht ein kleines Bauteil mit direkter Wirkung auf die Z-Genauigkeit.

Warum starr statt flexibel?

Flexible Wellenkupplungen federn unter Last und können sich in Z-Richtung minimal verwinden. Die starre Klemmvariante überträgt die Bewegung ohne diese Nachgiebigkeit – das zahlt laut Hersteller direkt auf die Bewegungsgenauigkeit der Z-Achse ein.

Klemmung mit zwei Schrauben pro Seite

Statt punktuell über eine Madenschraube zu drücken, umschließt die geschlitzte Kupplung Welle und Spindel flächig. Das verhindert Einkerbungen auf der Motorwelle und hält die Verbindung auch nach vielen Z-Bewegungen fest.

Häufig gestellte Fragen (FAQ)

Passt die Kupplung nur an den BIQU BX?

Sie ist für den BIQU BX ausgelegt, passt aber grundsätzlich an jeden Aufbau mit 5-mm-Motorwelle und 8-mm-Spindel. Miss vor dem Kauf beide Durchmesser nach.

Brauche ich eine starre Kupplung, wenn Motor und Spindel nicht exakt fluchten?

Nein. Eine starre Kupplung gleicht keinen Achsversatz aus – sie setzt voraus, dass Motorwelle und Spindel sauber fluchten. Ist das nicht der Fall, überträgt sie die Fehlstellung auf die Lager.

Welches Werkzeug wird für die Montage benötigt?

Die Klemmschrauben werden mit einem passenden Innensechskantschlüssel angezogen; weitere Werkzeuge sind nicht erforderlich.
