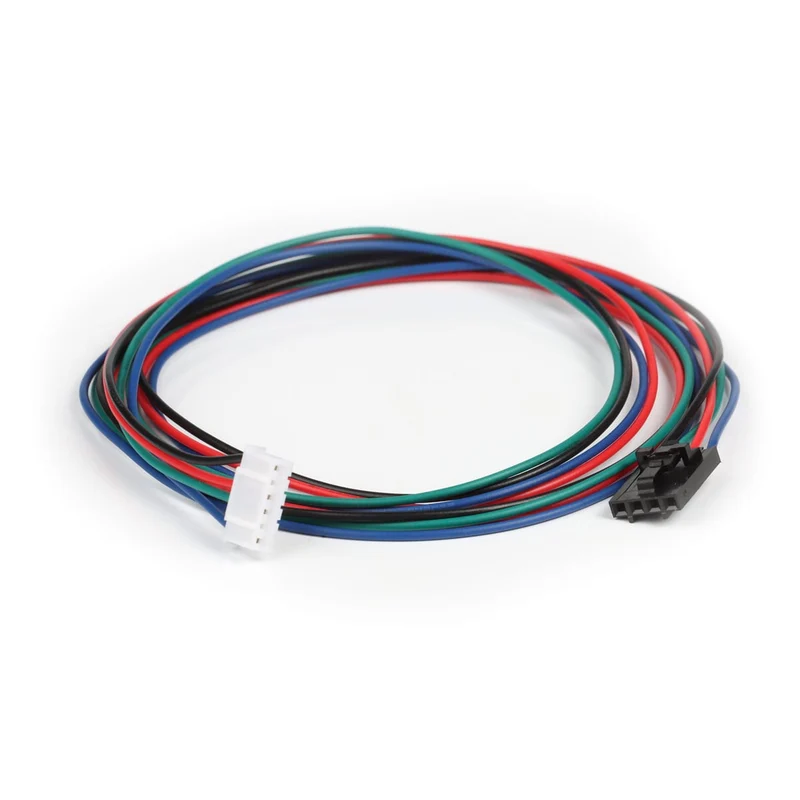

Bondtech Dupont Cable

Bondtech Dupont Cable – Original-Motorkabel für Bondtech-Extruder

Das Bondtech Dupont Cable ist das Original-Anschlusskabel zwischen Controller und Extrudermotor. Es verbindet einen 4-poligen Dupont-Stecker mit Verriegelung auf der Controllerseite mit einem 6-poligen JST-XH6-Stecker auf der Motorseite. Gedacht ist es für Anwender, die ein defektes oder zu kurzes Motorkabel an ihrem Bondtech-Extruder ersetzen wollen.

Auf einen Blick – Deine Vorteile:

• 700 mm Länge: Genug Spielraum, um vom Mainboard sauber am Rahmen entlang bis zum Extrudermotor zu verlegen.
• Verriegelter Stecker: Der 4-Pin-Dupont-Anschluss rastet ein und bleibt auch bei bewegtem Druckkopf gesteckt.
• Definierte Belegung: Ab Werk passend zum 40-mm-Geared-Nema17-Motor verdrahtet – kein Nachmessen der Pinbelegung nötig.
• Originalteil von Bondtech: Passgenau zu Bondtech-Extrudern und den unterstützten Druckern, statt Universal-Kabel mit Bastellösung.

Steckerkombination und Verlegung

Controllerseitig sitzt ein 4-poliger Dupont-Stecker mit Verriegelungsfunktion, motorseitig ein JST-XH6 mit sechs Positionen. Bei 700 mm Gesamtlänge und nur rund 5 g Gewicht belastet das Kabel auch bewegte Achsen kaum.

Belegung für Nema17 und Pancake-Motor

Standardmäßig laufen die Adern nach dem Schema PIN 1→1, 2→4, 3→3 und 4→6 für den 40-mm-Geared-Nema17. Für den 25-mm-Pancake-Motor tauschst du die beiden mittleren Adern, sodass 2→3 und 3→4 verbunden sind. Eine dauerhaft stabile Signalübertragung nennt Bondtech als Ziel dieser Konfektionierung.

Häufig gestellte Fragen (FAQ)

Passt das Kabel ohne Änderung an meinen Motor?

An einem 40-mm-Geared-Nema17 ja – dafür ist es ab Werk verdrahtet. Für einen 25-mm-Pancake-Motor müssen die beiden mittleren Adern getauscht werden. Prüfe die Belegung in jedem Fall gegen das Schema deiner Anwendung.

Welche Stecker und welche Länge hat das Kabel?

700 mm (70 cm) Länge, controllerseitig ein 4-poliger Dupont-Stecker mit Verriegelung, motorseitig ein 6-poliger JST-XH6-Stecker.

Kann ich das Kabel selbst tauschen?

Ja, das Kabel wird gesteckt und ist ohne Löten austauschbar. Trenne den Drucker vorher vom Strom und kontrolliere nach dem Einbau die Laufrichtung des Extrudermotors.
