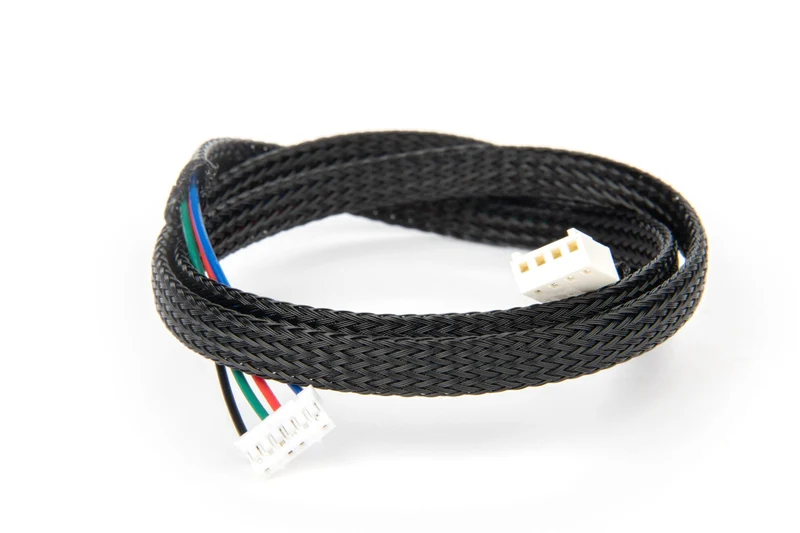

Bondtech Motor Cable JST-XH4 Sleeved

Bondtech Motor Cable JST-XH4 Sleeved – saubere Motorverkabelung auf 700 mm

Das Bondtech Motor Cable ist ein ummanteltes Anschlusskabel, das den Schrittmotor am Extruder mit dem Controller verbindet. Es überbrückt mit 700 mm auch längere Wege zwischen Mainboard und Motor und ist ab Werk für den 40 mm langen Nema17-Getriebemotor von Bondtech vorkonfektioniert – gedacht für Umbauten, Extruder-Upgrades und Ersatz beschädigter Motorleitungen.

Auf einen Blick – Deine Vorteile:

• 700 mm Länge: genug Reserve, um das Kabel im Rahmen sauber zu verlegen, statt es auf Spannung zu ziehen.
• JST-XH4 auf JST-XH6: passende Steckerkombination für Controller-Seite (4-Pin) und Motor-Seite (6-Pin) ohne Adapterbasteln.
• Textilummantelung (Sleeve): hält die Adern gebündelt und schützt sie an Kanten und in Kabelketten.
• Vorverdrahtet ab Werk: feste Pinbelegung spart das Crimpen einzelner Adern.
• Nur 5 g: fällt an bewegten Achsen kaum ins Gewicht.

Steckerbelegung im Detail

Die Belegung läuft von Controller zu Motor als PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 und PIN 4 → PIN 6. Bondtech weist darauf hin, dass diese Verdrahtung zum Schaltplan der eigenen Anwendung passen muss.

Für welchen Motor ist es gedacht?

Ab Werk ist das Kabel für den 40 mm Nema17-Getriebemotor von Bondtech verdrahtet. Bei anderen Motoren entscheidet die Pinbelegung, ob es direkt verwendbar ist.

Häufig gestellte Fragen (FAQ)

Passt das Kabel an jeden Schrittmotor?

Nein. Es ist für den 40-mm-Nema17-Getriebemotor von Bondtech vorverdrahtet. Bei anderen Motoren oder Boards solltest Du die Belegung vorher mit dem Schaltplan Deines Aufbaus abgleichen.

Welche Stecker sitzen an den Enden?

Controllerseitig ein JST-XH mit 4 Pins, motorseitig ein JST-XH mit 6 Pins. Beide Enden sind also unterschiedlich – ein reines 4-Pin-auf-4-Pin-Kabel ist es nicht.

Wie lang ist das Kabel?

700 mm. Damit lässt sich auch ein weiter entfernt montiertes Mainboard erreichen, ohne das Kabel straff zu spannen.
