Bondtech Motor Cable JST-XH6 – PC2510

Bondtech Motor Cable JST-XH6 – PC2510 – Motoranschluss ohne Löten

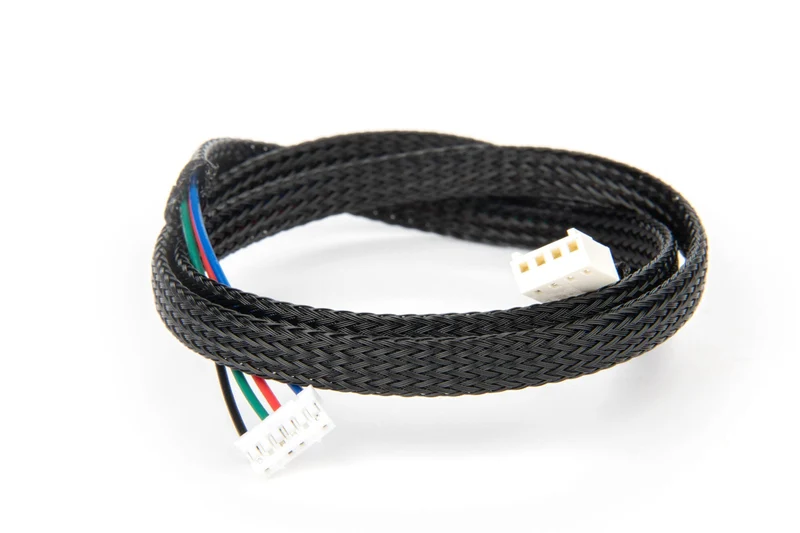

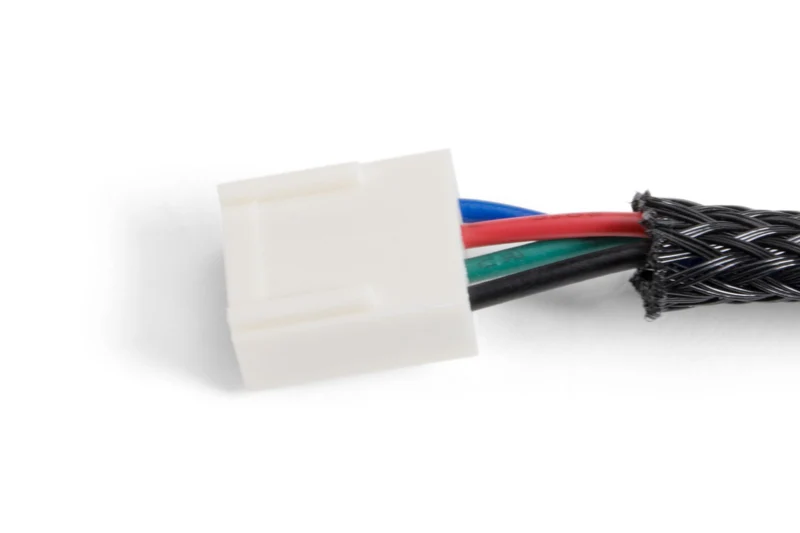

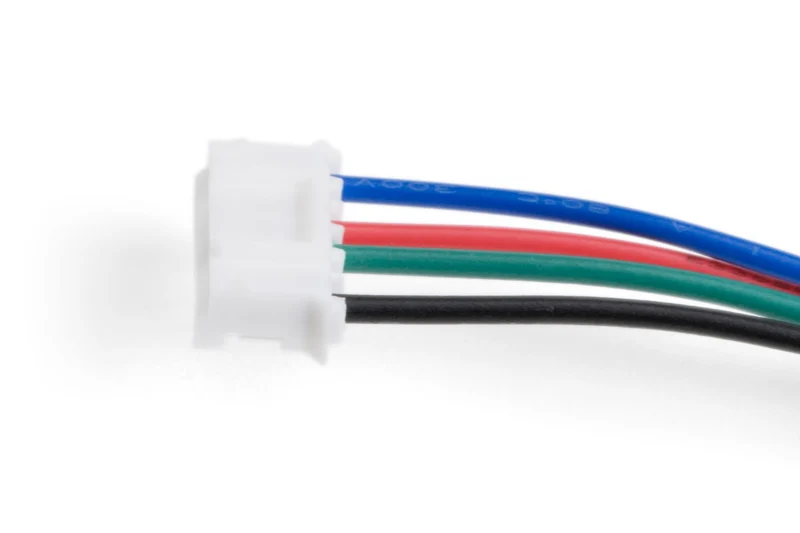

Fertig konfektioniertes Motorkabel mit PC2510-Stecker (4-polig) auf der Controllerseite und JST-XH6-Stecker (6-polig) auf der Motorseite. Gedacht für alle, die einen Schrittmotor mit JST-XH6-Anschluss an ein Board mit PC2510-Buchse bringen wollen, ohne selbst Kontakte zu crimpen oder Adapter zu basteln.

Auf einen Blick – Deine Vorteile:

• Steckerkombination: PC2510 4-Pin auf JST-XH6 6-Pin – verbindet zwei Anschlussstandards direkt miteinander, ohne Zwischenadapter.
• 70 cm Länge: genug Reserve, um vom Board im Gehäuseboden bis zum Extrudermotor am Druckkopf zu kommen und die Leitung sauber in die Schleppkette zu legen.
• Definierte Pinbelegung: die Zuordnung 1→1, 2→4, 3→3, 4→6 ist dokumentiert, sodass sich vor dem Anstecken prüfen lässt, ob sie zum eigenen Aufbau passt.
• Ab Werk abgestimmt: Bondtech gibt an, dass das Kabel standardmäßig für den 40-mm-Getriebe-Nema17-Motor verdrahtet ist.
• 17 g leicht: belastet bewegte Achsen und Schleppketten kaum.

70 cm Kabellänge für flexible Verlegung

Mit 70 cm reicht das Kabel in den meisten Bauraum-Layouts vom Mainboard bis zum Extruder am Portal. So lässt sich die Leitung entlang vorhandener Kabelwege führen, statt sie auf kurzem Weg unter Zug zu setzen.

Pinbelegung vor dem Einbau abgleichen

Die Belegung folgt dem Schema PIN 1→1, 2→4, 3→3, 4→6 zwischen Controller- und Motorseite. Weicht dein Motor oder Board davon ab, muss die Belegung angepasst werden – ein falsch gestecktes Motorkabel kann Treiber beschädigen.

Häufig gestellte Fragen (FAQ)

Passt das Kabel an jeden Nema17-Motor?

Nein. Es ist ab Werk für den 40 mm langen Getriebe-Nema17 von Bondtech verdrahtet. Motorseitig wird ein JST-XH6-Anschluss benötigt, und die Pinbelegung muss zum jeweiligen Motor passen – das solltest du anhand des Schemas vor dem Anstecken prüfen.

Warum hat die Motorseite sechs Pins, die Controllerseite aber nur vier?

Der JST-XH6-Steckplatz ist sechspolig ausgeführt, belegt werden davon vier Adern: PIN 1, 4, 3 und 6 auf der Motorseite entsprechen PIN 1 bis 4 auf der Controllerseite. Zwei Positionen des sechspoligen Steckers bleiben unbelegt.

Kann ich das Kabel kürzen oder verlängern?

Das Kabel wird konfektioniert mit 70 cm geliefert. Änderungen an der Länge erfordern neues Crimpen der Kontakte – wer das vermeiden will, sollte die 70 cm in die Kabelführung einplanen.
