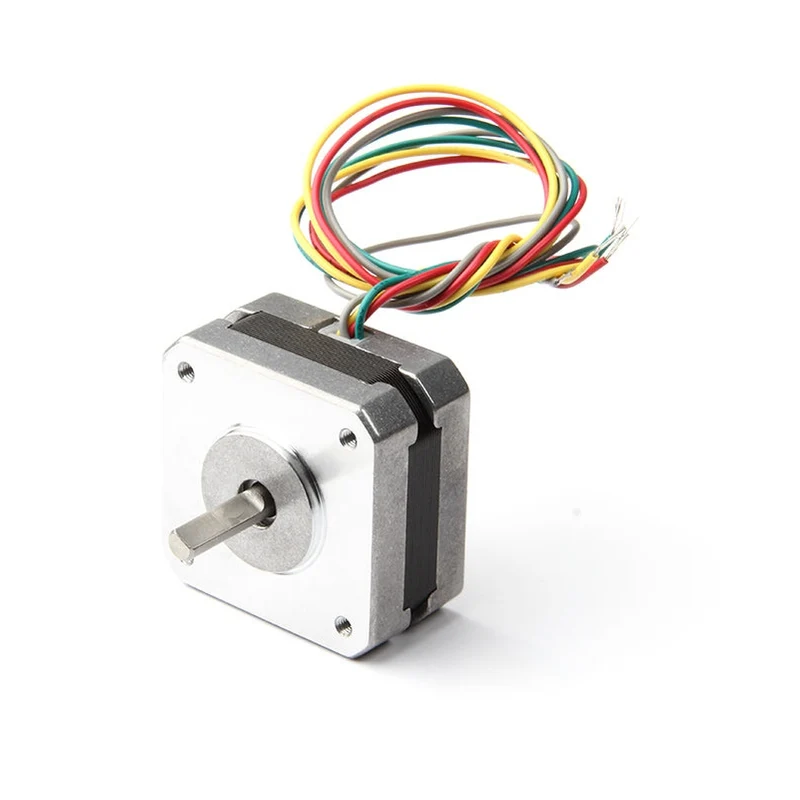

Bondtech Nema17 22mm Stepper Motor 18mm D-shaft

Bondtech Nema17 22mm Stepper Motor – Kompakter Antrieb für enge Bauräume

Der Bondtech Nema17 mit 22 mm Baulänge ist ein kompakter Schrittmotor für leichte Extruder und platzbeschränkte Aufbauten. Er richtet sich an alle, die einen kurzen NEMA-17-Motor mit sicherer Wellenaufnahme für Zahnräder oder Riemenscheiben benötigen.

Auf einen Blick – Deine Vorteile:

• Kurze Bauform: Mit nur 22 mm Motorlänge passt der Antrieb dort, wo ein Standard-NEMA-17 zu lang ist.
• D-Shaft: Die abgeflachte Welle sorgt für formschlüssigen, rutschfreien Sitz von Antriebsrädern.
• Geringe Trägheit: Das leichte Design unterstützt präzise Bewegungen bei Extrusionsanwendungen.
• Standard-Montage: 31 mm Lochabstand mit 4x M3 passt in gängige NEMA-17-Halterungen.

Technische Eckdaten

Der Motor arbeitet mit einem Schrittwinkel von 1,8° und einem maximalen Eingangsstrom von 0,8 A. Das Drehmoment liegt laut Datenblatt bei 12 Ncm.

Welle und Befestigung

Die Ausgangswelle hat einen Durchmesser von 5,0 mm mit Abflachung und ermöglicht so eine sichere Kopplung. Die vier M3-Bohrungen sitzen auf einem Lochkreis von 31 mm.

Häufig gestellte Fragen (FAQ)

Für welche Anwendungen ist der Motor gedacht?

Er eignet sich für leichte Extruder, Toolheads und Aufbauten mit begrenztem Bauraum, in denen ein kurzer NEMA-17-Motor erforderlich ist.

Welchen Wellendurchmesser hat der Motor?

Die Ausgangswelle misst 5,0 mm und ist als D-Shaft mit Abflachung ausgeführt, was einen formschlüssigen Sitz von Zahnrädern oder Riemenscheiben ermöglicht.
