Creality 3D 42-26 Schrittmotor

Creality 3D 42-26 Schrittmotor – Ersatzmotor für Ender S1

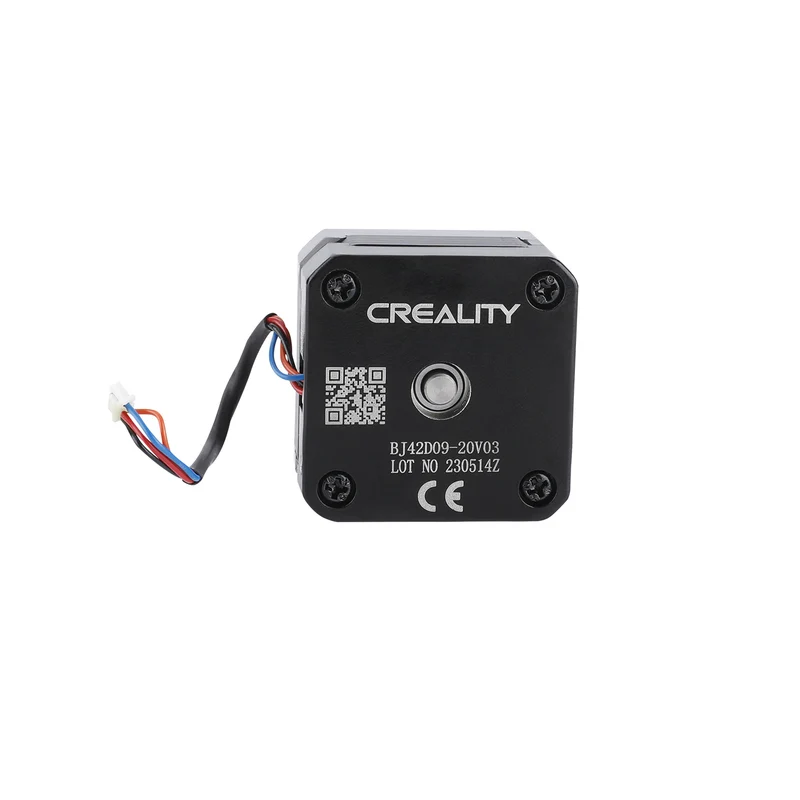

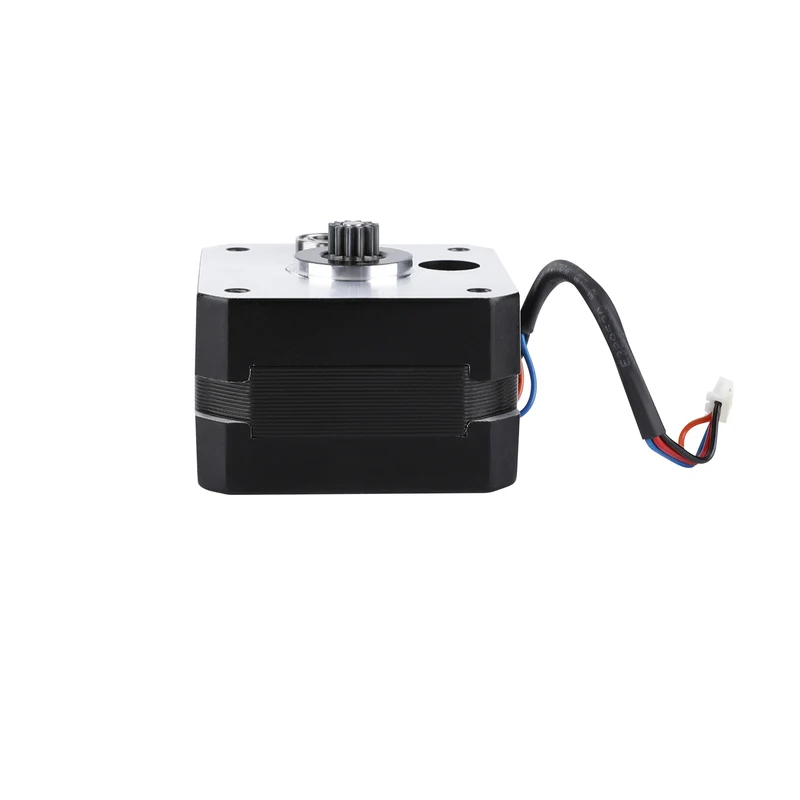

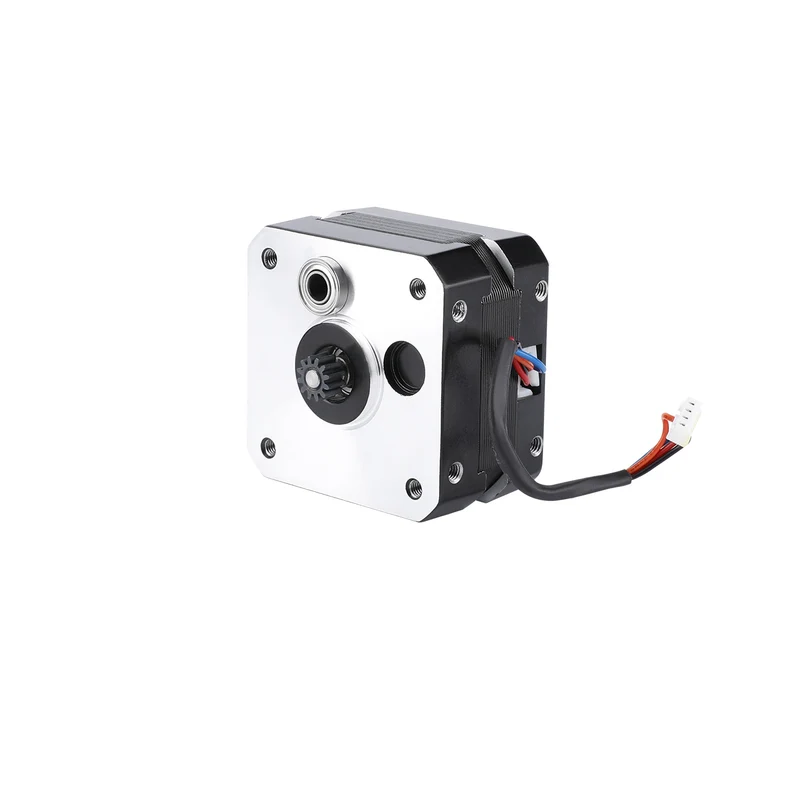

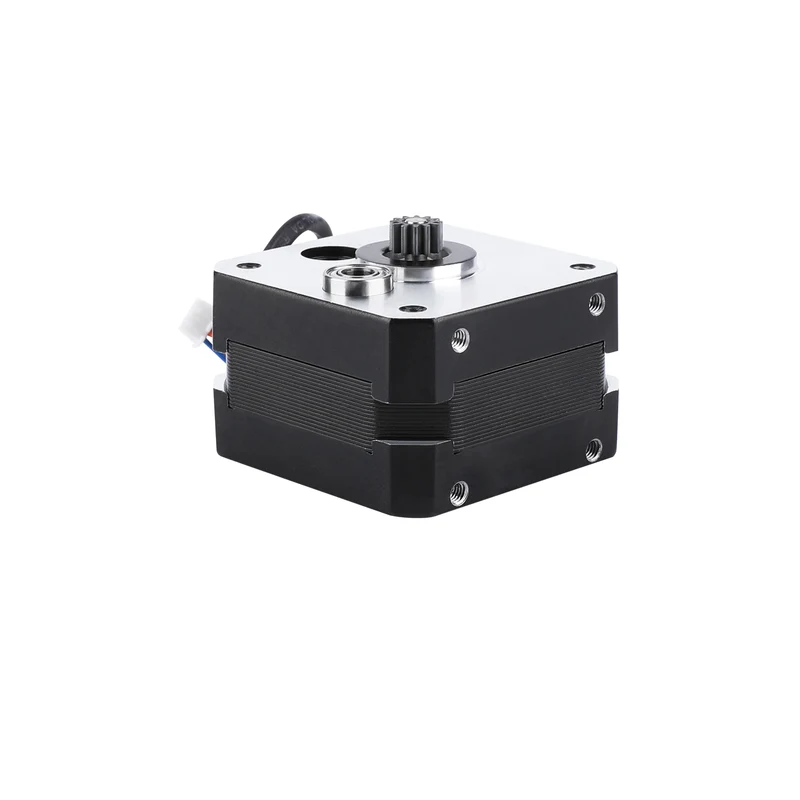

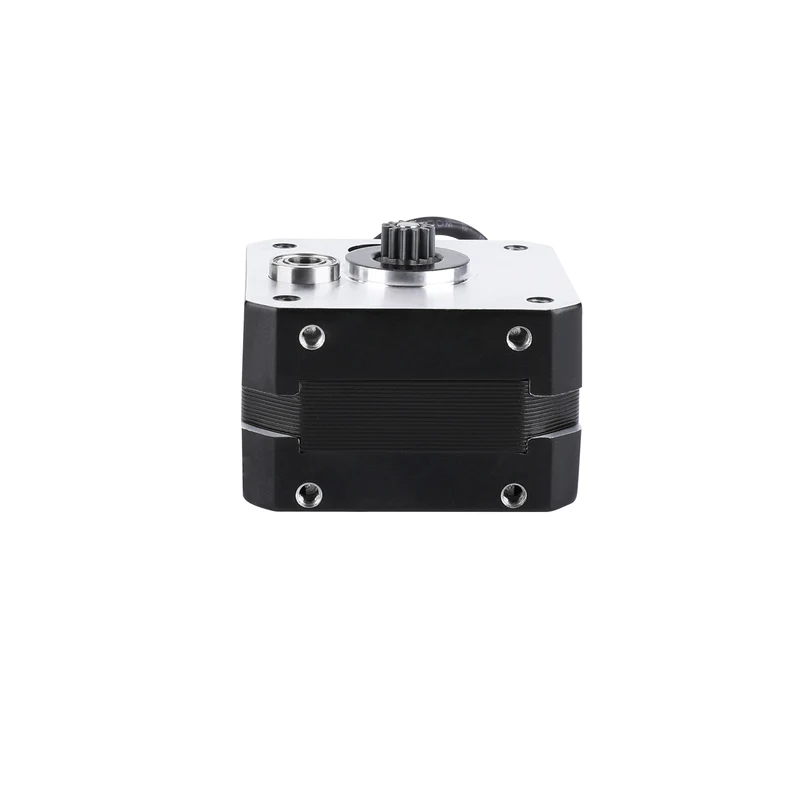

Der Creality 3D 42-26 ist ein kompakter Schrittmotor im NEMA-17-Format (42 × 42 × 26 mm) für Creality-Drucker der Ender-3-S1-Serie und den Ender-5 S1. Er ersetzt einen defekten oder verschlissenen Achs- bzw. Extrudermotor, ohne dass Halterungen oder Verkabelung angepasst werden müssen.

Auf einen Blick – Deine Vorteile:

• Passgenau: Standard-NEMA-17-Bauform mit 26 mm Bautiefe – passt in die vorhandenen Motorhalter der Ender-3 S1 und Ender-5 S1, kein Umbau nötig.
• 1,8° Schrittwinkel: 200 Vollschritte pro Umdrehung entsprechen der Werkskonfiguration, sodass bestehende Steps/mm-Werte im Firmware-Profil unverändert bleiben können.
• 0,84 A pro Phase: Passt zum Treiberstrom der Creality-Mainboards – kein Nachjustieren der VREF-Einstellungen bei einem 1:1-Tausch.
• 12 V und 24 V: Einsetzbar in älteren wie neueren Creality-Systemen, laut Hersteller für beide Spannungsebenen freigegeben.
• Kompaktes Gewicht: Mit 161 g bleibt die bewegte Masse gering – relevant beim Einsatz als Direct-Drive- oder Achsmotor.

Kompakte NEMA-17-Bauform mit 26 mm Tiefe

Die kurze Bauform von 42 × 42 × 26 mm spart gegenüber längeren NEMA-17-Motoren Bauraum und Gewicht. Damit eignet sie sich für Positionen, an denen der Motor mitbewegt wird.

Ausgelegt auf lange Druckläufe

Mit 0,84 A pro Phase arbeitet der Motor im typischen Strombereich der Creality-Treiber. Der Hersteller gibt an, dass er dadurch auch bei langen Druckaufträgen eine gleichmäßige Extrusion beibehält.

Häufig gestellte Fragen (FAQ)

Passt der Motor auch in andere Drucker als die Ender-3 S1 und Ender-5 S1?

Angegeben ist die Eignung für die Ender-3-S1-Serie und den Ender-5 S1. Mechanisch handelt es sich um eine NEMA-17-Standardbauform mit 26 mm Tiefe – bei anderen Druckern solltest Du vorher Bautiefe, Wellenform und Steckerbelegung mit Deinem vorhandenen Motor vergleichen.

Muss ich nach dem Tausch etwas an der Firmware ändern?

Beim Ersatz eines baugleichen Motors nicht: Der Schrittwinkel von 1,8° entspricht 200 Schritten pro Umdrehung und damit der Werksvorgabe. Setzt Du den Motor an einer anderen Position oder mit anderer Übersetzung ein, sind die Steps/mm entsprechend anzupassen.

Funktioniert der Motor an 12-V- und an 24-V-Boards?

Ja, er ist für Creality-Systeme mit 12 V und 24 V angegeben. Entscheidend ist der eingestellte Treiberstrom, der zu den 0,84 A pro Phase passen sollte.
