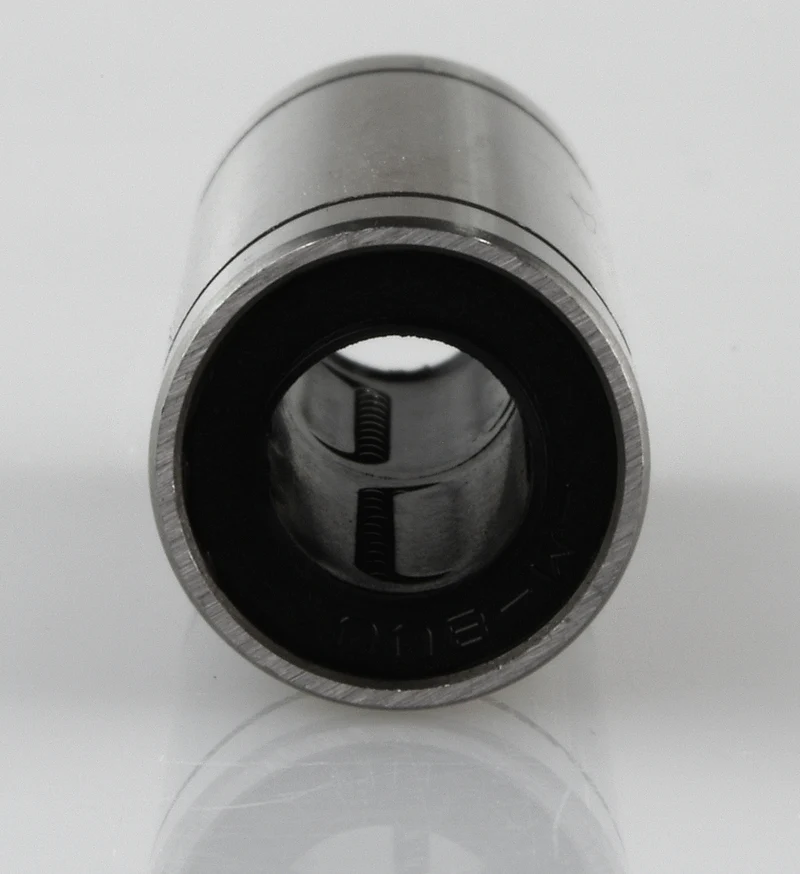

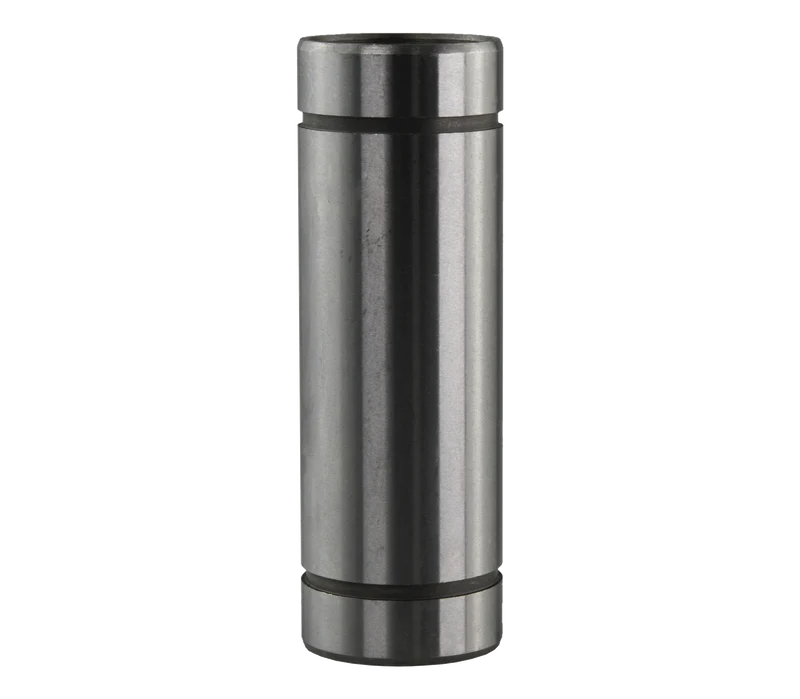

Creality Linearlager LM8LUU

Creality Linearlager LM8LUU – Führung für 8-mm-Wellen

Das LM8LUU ist ein Linearkugellager in verlängerter Bauform für Glattwellen mit 8 mm Durchmesser, wie sie in vielen FDM-3D-Druckern verbaut sind. Es ersetzt ausgeschlagene oder rauflaufende Lager an X-, Y- oder Z-Achse und stellt die saubere Linearführung wieder her.

Auf einen Blick – Deine Vorteile:

• Standardmaß 8×15×45 mm: Innendurchmesser 8 mm, Außendurchmesser 15 mm – passt in gängige LM8-Lageraufnahmen ohne Umbau.
• Verlängerte LUU-Bauform: Mit 45 mm Länge liegt es deutlich länger auf der Welle auf als ein kurzes LM8-Lager, was die Führung über eine größere Strecke abstützt.
• Gehärteter Stahl: Laufbahnen aus gehärtetem Stahl mit verchromten Kugeln – nach Herstellerangabe auf geringe Reibung, hohe Tragfähigkeit und lange Lebensdauer ausgelegt.
• Kugelumlauf statt Gleitreibung: Die umlaufenden Kugelreihen halten den Losbrechwiderstand niedrig, was der Maßhaltigkeit bewegter Achsen zugutekommt.
• Nur 30 g: Geringe bewegte Masse, auch wenn mehrere Lager auf einem Schlitten sitzen.

Warum die Länge von 45 mm zählt

Mit 45 mm Baulänge gehört das LM8LUU zur verlängerten LUU-Reihe und stützt die Welle über eine deutlich größere Strecke ab als die kurze Standardvariante. Der Außendurchmesser bleibt dabei mit 15 mm identisch, sodass die üblichen Halterungen weiter passen.

Material und Aufbau

Gehäuse und Laufbahnen bestehen aus gehärtetem Stahl, die Kugeln sind verchromt. Diese Kombination soll laut Datenblatt für niedrige Reibung bei gleichzeitig hoher Belastbarkeit im Dauerbetrieb sorgen.

Häufig gestellte Fragen (FAQ)

Auf welche Wellen passt das LM8LUU?

Auf blanke Glattwellen mit 8 mm Durchmesser. Der Außendurchmesser beträgt 15 mm, die Baulänge 45 mm.

Was ist der Unterschied zum LM8UU?

Innen- und Außendurchmesser sind identisch (8 bzw. 15 mm), das LM8LUU ist jedoch die verlängerte Ausführung mit 45 mm Baulänge. Prüfe deshalb vor dem Kauf, ob dein Lagerbock beziehungsweise Druckteil die längere Bauform aufnimmt.

Ist das Lager nur für Creality-Drucker geeignet?

Nein. LM8LUU ist eine genormte Lagerbauform und passt an jeden Drucker oder jede Mechanik mit 8-mm-Wellen und passender Aufnahme.
