E3D PT100 Temperatursensor

E3D PT100 Temperatursensor – präzise Messung bis 500 °C

Der PT100 Temperatursensor von E3D ist ein Patronen-Sensor für E3D HeaterBlocks in Cartridge-Bauform. Er ersetzt bzw. ergänzt die Temperaturmessung im Hotend und ist für Anwender gedacht, die mit Hochtemperatur-Materialien arbeiten und dabei eine genauere Temperaturerfassung als mit einfachen Thermistoren wollen. Laut E3D ermöglicht er höhere Drucktemperaturen bei besserer Genauigkeit und einfacherer Montage.

Auf einen Blick – Deine Vorteile:

• Hochtemperatur-tauglich: Ausgelegt für bis zu 500 °C – damit auch für technische Filamente jenseits des typischen PLA/PETG-Bereichs nutzbar.

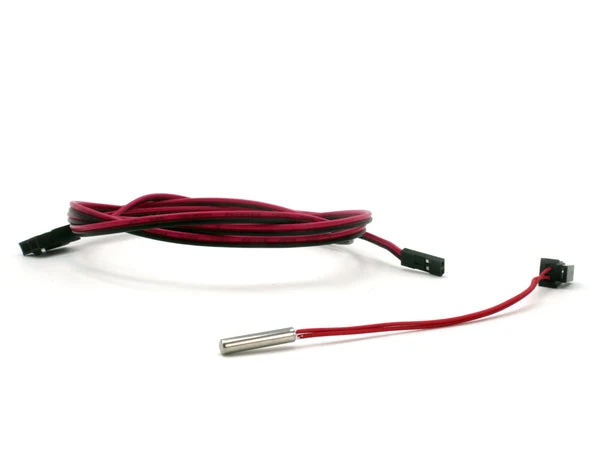

• Patronen-Bauform: Mit 3 mm Durchmesser und 15 mm Länge sitzt der Sensor direkt in der Sensorbohrung des HeaterBlocks, statt umständlich verschraubt oder verklebt zu werden.
• Steckbarer Anschluss: Der Molex-Microfit-3.0-Stecker macht den Tausch bei Wartung oder Hotend-Umbau zur Steckverbindung statt zur Lötarbeit.
• Klar erkennbare Verkabelung: 50 mm rotes Kabel – kurz gehalten für die Verlegung im Druckkopf und im Kabelbaum leicht zuzuordnen.
• Leichtgewicht: Rund 15 g Gesamtgewicht belasten bewegte Achsen praktisch nicht.

Warum PT100 statt Thermistor?

Ein PT100 arbeitet mit einem definierten Platin-Widerstand und bleibt bis zur angegebenen Grenze von 500 °C messfähig, wo viele Standard-Thermistoren bereits am Ende ihres Bereichs sind. Für Hochtemperatur-Hotends ist das die Voraussetzung, um überhaupt zuverlässig regeln zu können.

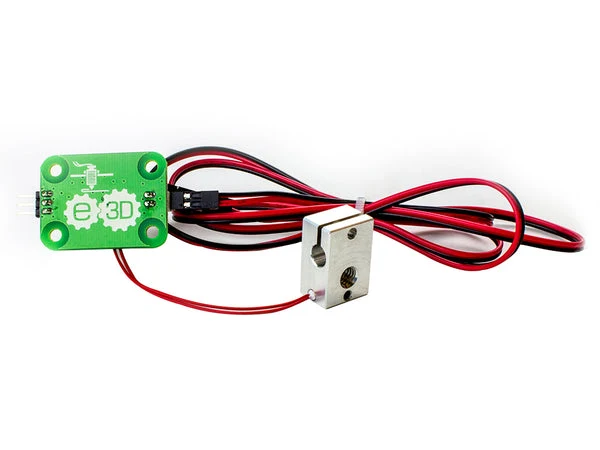

Amplifier-Board einplanen

E3D weist ausdrücklich darauf hin, dass in den meisten Fällen eine Verstärkerplatine nötig ist, zusätzlich zu einem freien 5 V-, GND- und Signal-Pin am Mainboard. Wer das vorab prüft, vermeidet die häufigste Fehlerquelle bei der Umrüstung.

Häufig gestellte Fragen (FAQ)

Kann ich den Sensor direkt an mein Mainboard anschließen?

In der Regel nicht. Der Hersteller gibt an, dass meist eine Amplifier-Platine benötigt wird sowie ein freier 5 V-Pin, GND und ein Signal-Pin. Prüfe vor dem Kauf, ob dein Board einen PT100-Eingang hat oder ob du zusätzlich einen Verstärker brauchst.

Passt der Sensor in mein Hotend?

Er ist für E3D HeaterBlocks in Cartridge-Bauform konzipiert. Die Patrone hat 3 mm Durchmesser und 15 mm Länge – die Sensorbohrung deines HeaterBlocks muss diese Maße aufnehmen können.

Reicht die Kabellänge von 50 mm aus?

Das Kabel ist bewusst kurz gehalten und endet an einem Molex-Microfit-3.0-Stecker, der für die Verlängerung über den bestehenden Kabelbaum bzw. eine Verstärkerplatine gedacht ist. Eine passende Verlängerung ist also einzuplanen.
