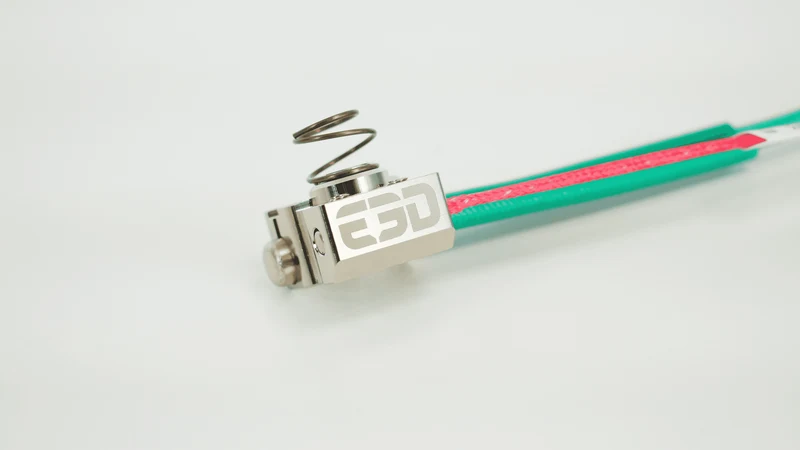

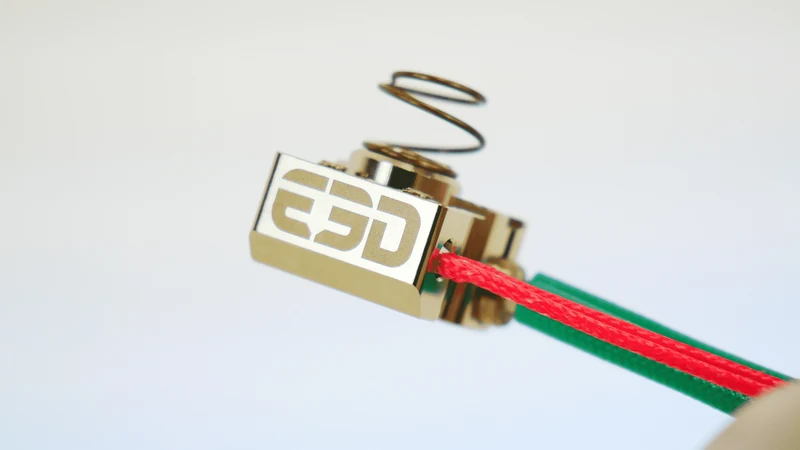

E3D Revo High Temp Hotside PT100 – Fully Loaded Kit

E3D Revo High Temp Hotside PT100 Fully Loaded Kit – Revo fit für Hochtemperatur-Filamente

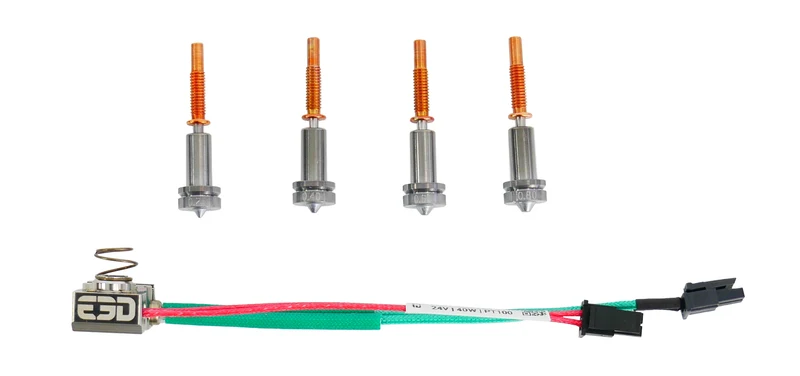

Das HTX Hotside Kit rüstet ein bestehendes Revo-Setup auf den Hochtemperaturbetrieb um und enthält HT-Block, PT100-Sensor, Heizpatrone, Revo-Feder sowie vier HTX-Düsen in 0,25, 0,4, 0,6 und 0,8 mm. Gedacht ist es für Anwender, die mit ihrem Revo-Hotend technische Kunststoffe wie PEEK oder PEI verarbeiten wollen und dafür an der Temperaturgrenze der Standard-Hotside scheitern. Ausgelegt ist das Kit auf 1,75 mm Filament und 24 V.

Auf einen Blick – Deine Vorteile:

• Hochtemperatur-Materialien: HT-Block und passende Heizpatrone erschließen Werkstoffe wie PEEK und PEI, die mit der Standard-Hotside außer Reichweite bleiben.
• Vier Düsen im Set: 0,25 bis 0,8 mm decken feine Detailteile bis schnelle Grobdrucke ab, ohne dass du Düsen einzeln nachkaufen musst.
• Abrasionsfeste Spitze: Gehärtete Stahlspitze mit Chromnitrid-Beschichtung ist auf faserverstärkte und gefüllte Filamente ausgelegt.
• PT100-Messung: Der Platin-Sensor liefert die Temperaturerfassung, die für den Betrieb im oberen Temperaturbereich nötig ist.
• Breite Revo-Kompatibilität: Passend u. a. zu Revo Six, Micro, Voron, Creality, Prusa MK3/Mini, Hemera XS und LGX.

Temperaturbereich und Leistung

E3D gibt für die HTX-Hotsides je nach Variante eine Maximaltemperatur von 400 °C bzw. 500 °C an, die Heizpatronen sind mit 24 V und 40 W oder 65 W spezifiziert. Die Chromnitrid-Beschichtung der Düsen soll laut Hersteller Abrasionsfestigkeit bis 500 °C bieten.

Düsenaufbau mit Kupfer-Spreader

Wie bei ObXidian kombinieren die HTX-Düsen eine gehärtete Stahlspitze mit einem Kupfersegment, das die Wärmeübertragung zum Heatsink verbessert. Beim Düsenwechsel im Revo-System solltest du den Z-Offset kontrollieren und bei Bedarf nachjustieren.

Häufig gestellte Fragen (FAQ)

Brauche ich für die PT100-Variante zusätzliche Hardware?

Ja, sofern dein Drucker nicht bereits PT100-Sensorik nutzt. In diesem Fall ist eine Verstärkerplatine erforderlich, um die PT100-Hotside zu betreiben.

Passen die Revo-HTX-Düsen auch in mein V6-Hotend?

Nein. Revo-Düsen sind nicht kompatibel mit Heizblöcken im V6-Stil und ausschließlich für Revo-Systeme vorgesehen.

Kann ich die 0,25-mm-Düse für Carbon- oder Glasfaser-Filament nutzen?

Davon rät E3D ab: Die Partikel- und Fasergrößen liegen häufig über 0,25 mm, wodurch das Verstopfungsrisiko deutlich steigt. Für abrasive Materialien sind die größeren Düsen die sichere Wahl.

Welche Filamentstärke wird unterstützt?

Das Kit ist für 1,75 mm Filament ausgelegt.
