E3D Revo High Temp Hotside - PT100 - Single Nozzle Kit

E3D Revo HTX Hotside PT100 Single Nozzle Kit – Hochtemperatur-Upgrade für Revo

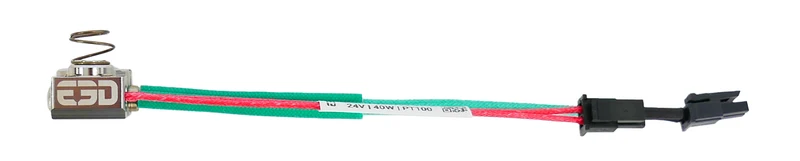

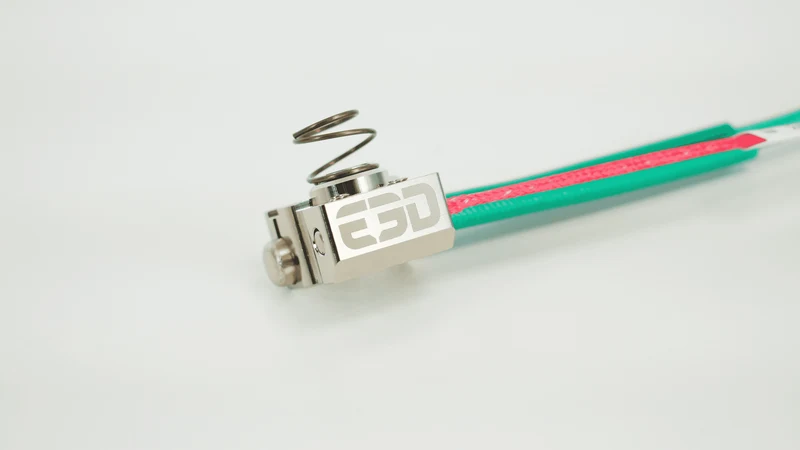

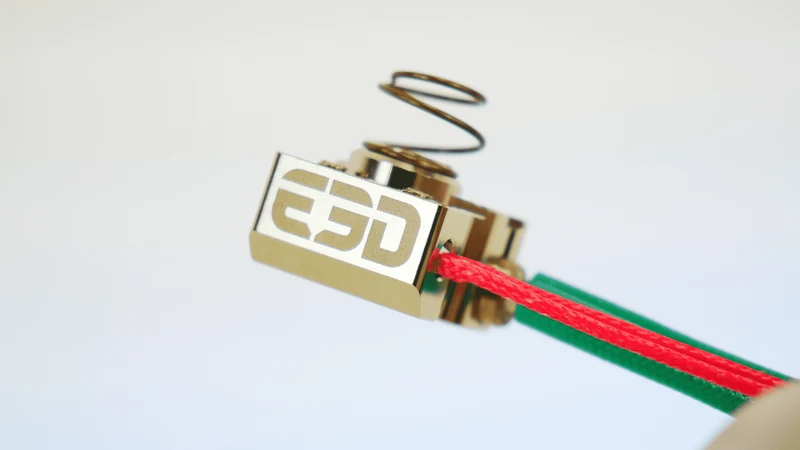

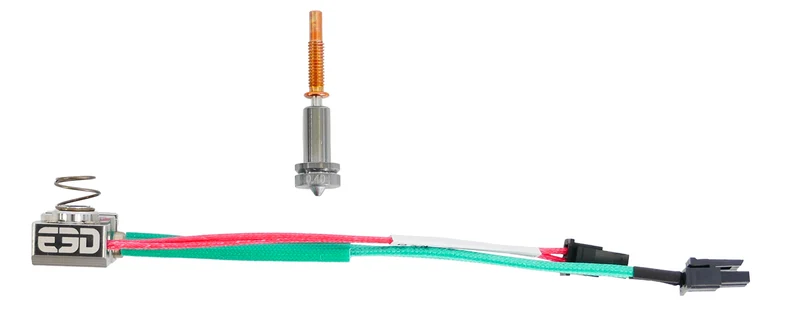

Das HTX Hotside Kit rüstet ein bestehendes Revo-Hotend auf den Hochtemperaturbetrieb um. Es richtet sich an Anwender, die technische Kunststoffe wie PEEK oder PEI drucken wollen und dafür an der Temperaturgrenze ihres Standard-Hotends scheitern. Im Lieferumfang sind HT-Heizblock, PT100-Sensor, Heizpatrone, Revo-Feder und eine Revo HTX 0,4-mm-Düse enthalten.

Auf einen Blick – Deine Vorteile:

• Hochtemperatur-Materialien: Der Aufbau ist laut E3D für Drucktemperaturen von 400 °C bzw. 500 °C ausgelegt und öffnet damit den Weg zu PEEK und PEI.
• PT100-Messung: Der Platin-Widerstandssensor ist auf hohe Temperaturbereiche ausgelegt – Voraussetzung ist ein Board mit PT100-Unterstützung.
• Abrasionsfeste Düse: Gehärtete Stahlspitze mit Chromnitrid-Beschichtung, dadurch auch für gefüllte Filamente geeignet.
• Kompletter Satz: Alle vier Hotside-Komponenten plus 0,4-mm-Düse in einem Kit – kein Einzelteil-Zusammensuchen.
• Breite Revo-Kompatibilität: Passend u. a. zu Revo Micro, Six, Voron, Creality, Hemera XS, Prusa MK3/Mini und LGX.

Wärmeübertragung durch Kupfer-Spreader

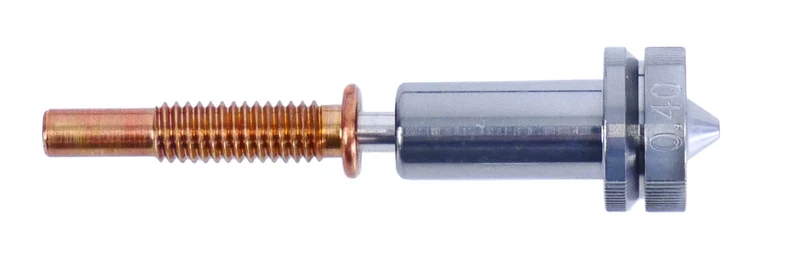

Die HTX-Düse kombiniert eine gehärtete Stahlspitze mit einem Kupfersegment, das die Wärme an den Heatsink weitergibt. Die Chromnitrid-Beschichtung soll nach Herstellerangabe bis 500 °C abrasionsbeständig bleiben.

Elektrische Auslegung

Der Hotside arbeitet mit 24 V; die Heizpatrone ist im Datenblatt mit 40 W oder 65 W angegeben. Der Filamentdurchmesser beträgt 1,75 mm.

Häufig gestellte Fragen (FAQ)

Kann ich das Kit direkt an mein Mainboard anschließen?

Nur wenn dein Drucker bereits PT100-Sensorik nutzt. Andernfalls benötigst du zusätzlich eine Verstärkerplatine für den PT100-Eingang.

Passen die Revo-Düsen auch in ein V6-Hotend?

Nein. Revo-Düsen sind nicht mit V6-Heizblöcken kompatibel und lassen sich nur im Revo-System verwenden.

Muss ich nach dem Umbau etwas kalibrieren?

Ja, beim Düsenwechsel kann eine Anpassung des Z-Offsets nötig sein. Prüfe den ersten Layer nach dem Umbau.
