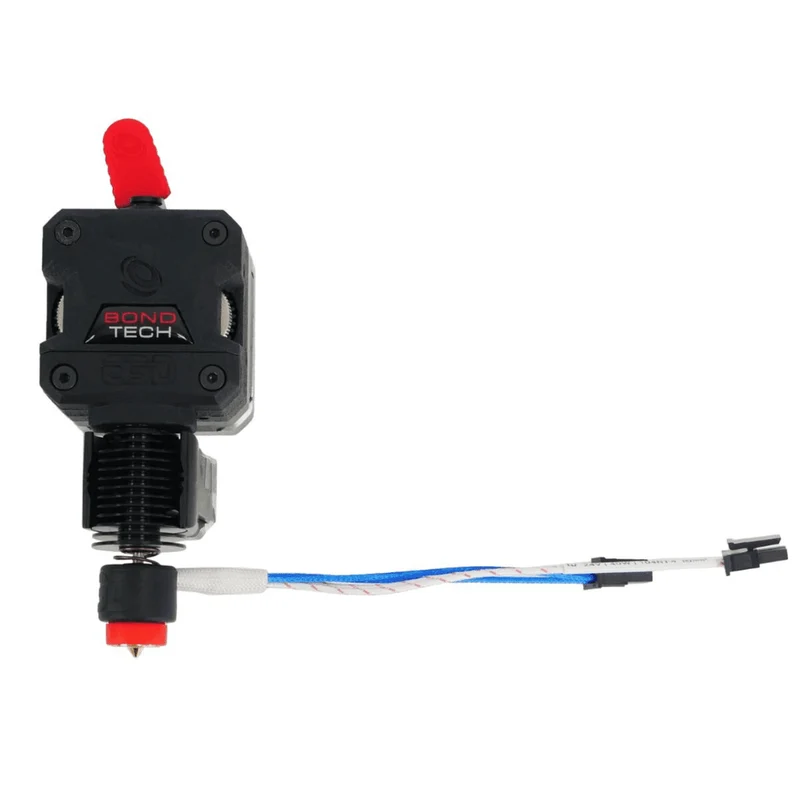

E3D Revo LGX Extruder 24V Single Nozzle Kit

E3D Revo LGX Extruder 24V – Düsenwechsel ohne Werkzeug

Der Revo LGX kombiniert das Revo-Micro-Hotend von E3D mit dem LGX-Extruder von Bondtech zu einer kompletten Extrusionseinheit für 24-V-Drucker. Das Single Nozzle Kit richtet sich an Anwender, die Düsen schnell wechseln und Filament zuverlässig fördern wollen – vom starren Standardmaterial bis zu flexiblen und abrasiven Filamenten. Die Montage des Hotends erfolgt über ein M12-x-1,5-Gewinde, Bowden- und Direct-Drive-Aufbauten werden unterstützt.

Auf einen Blick – Deine Vorteile:

• RapidChange Revo: Düse und Heatbreak sind ab Werk als versiegelte Einheit gefertigt und lassen sich bei Raumtemperatur von Hand tauschen – kein Nachziehen im heißen Zustand, kein Auslaufen an der Trennstelle.
• Bis 300 °C: Der Temperaturbereich deckt neben PLA und PETG auch heißer verarbeitete Materialien ab (Herstellerangabe zur Maximaltemperatur).
• Gehärtete Antriebsräder: Der LGX-Antrieb ist für abrasive, starre, semiflexible, flexible und weiche Filamente freigegeben, was den Materialwechsel ohne Umbau ermöglicht.
• Zwei Aufbauarten: Das System lässt sich sowohl in Bowden- als auch in Direct-Drive-Konfiguration einsetzen, ist also nicht auf einen Druckertyp festgelegt.
• Definierte e-Steps: 400 bei 16 Microsteps bzw. 800 bei 32 Microsteps – die Firmware-Einstellung ist damit ohne eigene Kalibrierreihe gesetzt.

PTC-HeaterCore statt klassischer Heizpatrone

Der Revo HeaterCore arbeitet mit positivem Temperaturkoeffizienten: Die Leistungsaufnahme sinkt, je heißer das Element wird. E3D gibt an, dass der Kern in Sekunden aufheizt und ein Durchschmelzen bei einem Thermal Runaway so unwahrscheinlicher wird.

Montagemaße des LGX-Extruders

Der Extruder nutzt M3-Befestigungslöcher mit 5 mm Tiefe an den Seiten und 12 mm Tiefe an der Unterseite; Montagepunkte gibt es unten vorn (2), links und rechts (je 2) sowie vorn und hinten (je 4). Das maximale Anzugsmoment der Extruderschrauben beträgt 0,3 Nm.

Häufig gestellte Fragen (FAQ)

Muss ich nach einem Düsenwechsel etwas nachjustieren?

Ja, der Z-Offset kann sich beim Wechsel der Revo-Düse verändern und sollte danach kontrolliert und gegebenenfalls angepasst werden.

Wie wird der Lüfter des Revo Micro angeschlossen?

Der Lüfter muss über den 5-V-Regler betrieben werden – außer er wird direkt an einen 5-V-Pin des Mainboards angeschlossen. Das solltest Du vor dem Umbau am eigenen Board prüfen.

Welche Filamente kann ich mit dem LGX-Antrieb verarbeiten?

Der Hersteller nennt abrasive, starre, semiflexible, flexible und weiche Materialien. Die gehärteten Antriebsräder sind auf diesen Mischbetrieb ausgelegt.

Passt das Hotend an meinen Drucker?

Die Aufnahme erfolgt über ein M12-x-1,5-Gewinde. Prüfe vor dem Kauf, ob Deine Halterung dieses Gewinde aufnimmt und ob Dein Drucker mit 24 V arbeitet.
