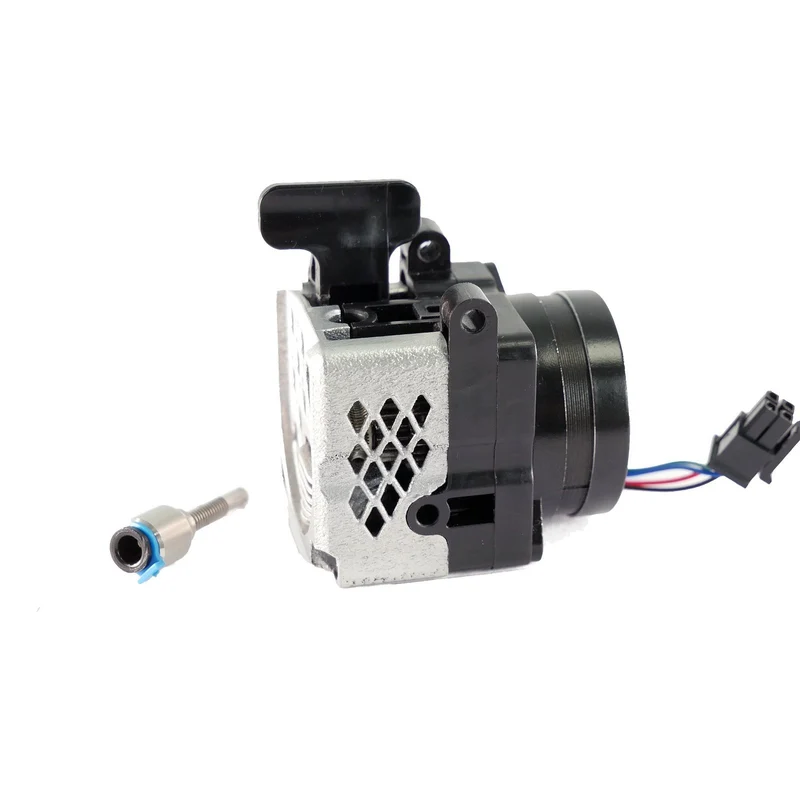

E3D Revo Roto Bowden

E3D Revo Roto Bowden – Kompakter Extruder mit hoher Schubkraft

Der Revo Roto Bowden ist der Extruder aus E3Ds Revo-Familie in der Bowden-Ausführung: Der Antrieb sitzt abseits des Druckkopfs und fördert das Filament über den mitgelieferten Bowdaptor und Schlauch zum Hotend. Er richtet sich an Anwender, die mit Revo-Düsen hohe Volumenströme fahren wollen, ohne dabei auf einfache Wartung zu verzichten.

Auf einen Blick – Deine Vorteile:

• Schubkraft: E3D beziffert die Extrusionskraft mit über 70 N – genug, um die maximalen Volumenströme der Revo-High-Flow-Düsen auszureizen.
• Gutmütiges Fehlerverhalten: Bei Überlast blockiert der Motor, statt das Filament durchzuschleifen – das erspart Filamentspäne im Förderweg.
• Schneller Servicezugang: Drei Schrauben genügen, um Kühlkörper und Filamentweg abzunehmen; der Extruderkörper bleibt dabei montiert.
• Einhändiges Spannsystem: Der bi-stabile Mechanismus hält entweder die optimale Spannung oder gibt sie komplett frei – praktisch beim Filamentwechsel und für Cold Pulls.
• 1,75 mm Filament: Der Antrieb ist auf das gängigste Filamentformat ausgelegt.

Dreistufiges Getriebe statt Kraftkompromiss

Das Roto-Getriebe kombiniert eine Planetenstufe, eine Stirnradstufe und eine Doppel-Hobb-Endstufe und arbeitet mit einer Übersetzung von 11,2621. Der Motorstrom liegt nach Datenblatt bei 0,14 A (+10 % max.).

Kühlkörper aus dem Metall-3D-Druck

Der im SLM-Verfahren gedruckte Metall-Kühlkörper leitet die Luft gezielt durch den Air-Break und soll so Wärmestau und Heat Creep entgegenwirken. Die angegebene Betriebstemperatur-Einstufung beträgt 40 °C.

Häufig gestellte Fragen (FAQ)

Welchen Filamentdurchmesser verarbeitet der Roto Bowden?

1,75 mm. Für 2,85-mm-Filament ist der Extruder nicht spezifiziert.

Was ist im Lieferumfang enthalten?

Laut Hersteller: 1x Revo Motor mit Kabel, 1x Befestigungskit, 1x Bowdaptor, 2x Kühlkörper-Unterlegscheiben und 1x Bowden-Schlauch. Eine Düse bzw. HotSide ist in dieser Auflistung nicht aufgeführt.

Ist das die Variante mit Sensorik?

Nein. E3D bietet Roto zusätzlich als sensored Bundle mit Filamentüberwachung, Aktionstaste sowie Lüfterdrehzahl- und Kühlkörpertemperatur-Überwachung an – dieser Artikel ist die Bowden-Standardausführung.
