Revopoint Trackit SR – Messgenaues Scannen ohne Marker

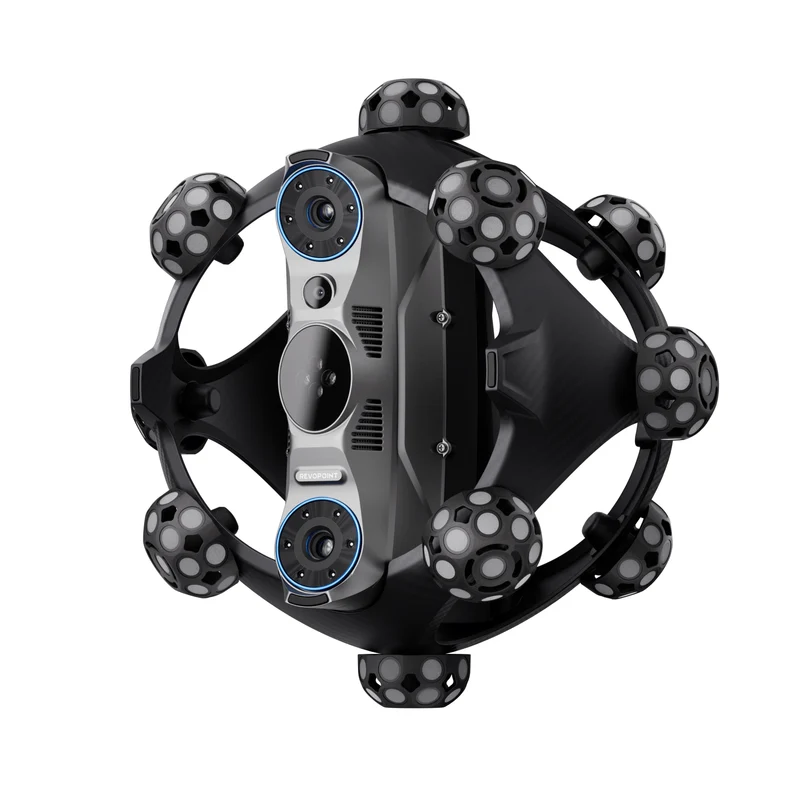

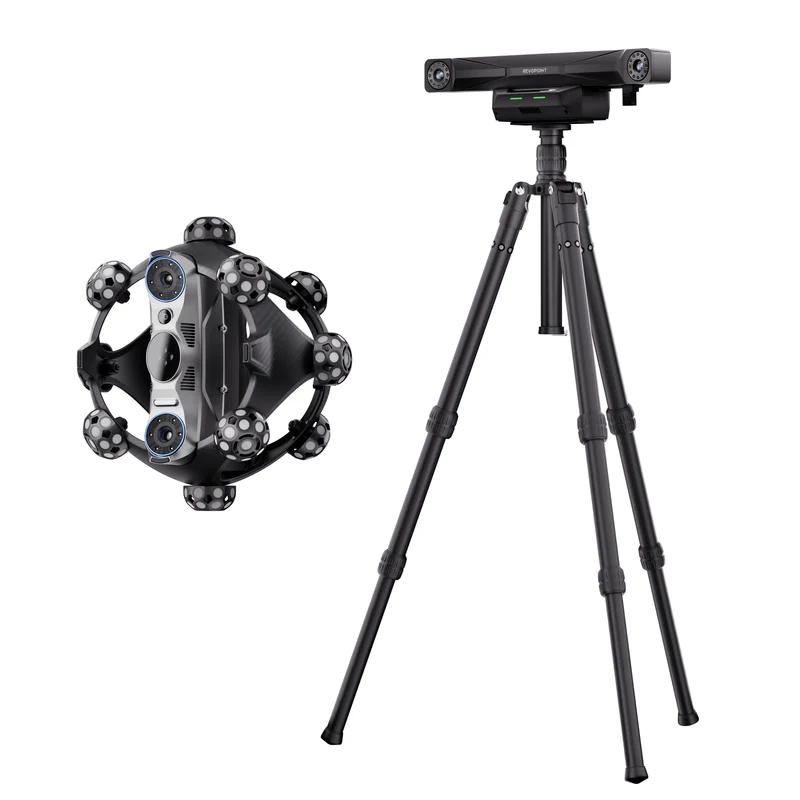

Der Trackit SR ist ein kabelloses optisches 3D-Scansystem für Objekte von 10 mm bis 4 m. Ein optisches Trackingsystem verfolgt dabei laufend die Position des Handscanners, sodass keine Marker direkt auf dem Bauteil angebracht werden müssen. Gedacht ist das System für Qualitätsprüfung, Reverse Engineering, Produktentwicklung und Maßkontrolle im industriellen Umfeld.

Auf einen Blick – Deine Vorteile:

• Markerfreies Arbeiten: Das optische Tracking übernimmt die Positionsbestimmung – keine Klebepunkte auf empfindlichen oder lackierten Oberflächen nötig.
• Drei Lasermodi: Fine, Far und Deep Hole decken Feindetails, große Flächen und tiefe Bohrungen mit einem Gerät ab.
• Kabelloser Workflow: Scanner und Tracker kommunizieren über Wi-Fi 6 – praktisch für den Einsatz in der Fertigung und direkt beim Kunden vor Ort.
• Robustes Gehäuse: Carbonrahmen und Polycarbonat-Gehäuse sind auf den täglichen Werkstatteinsatz ausgelegt.
• Direkte CAD-Anbindung: Export nach PLY, OBJ, STL, ASC, 3MF, GLTF und FBX ohne Zwischenkonvertierung.

Genauigkeit und Erfassungstempo

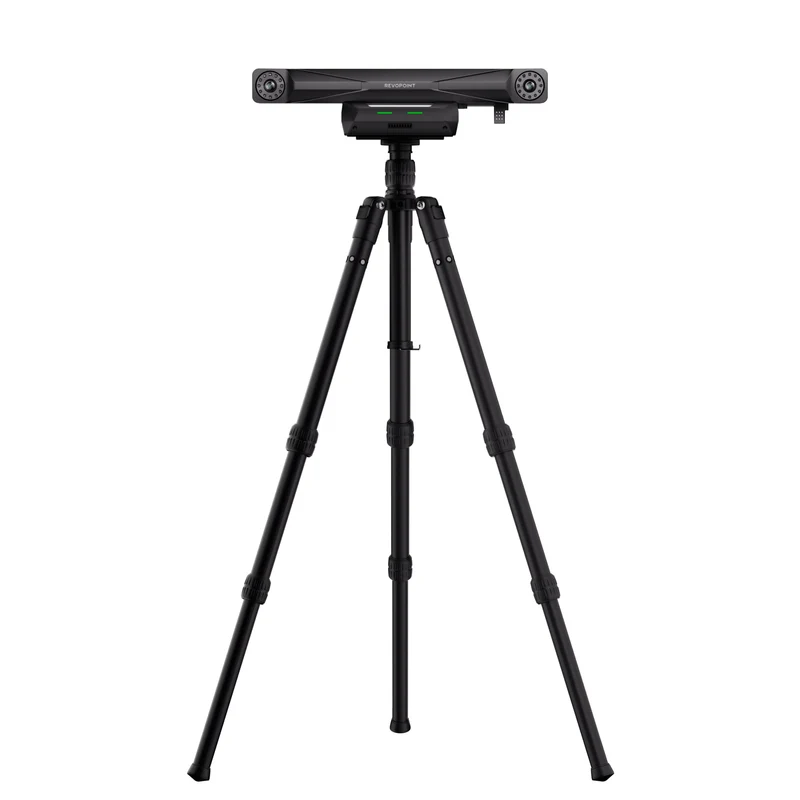

Revopoint gibt eine Einzelbildgenauigkeit von bis zu 0,02 mm, eine volumetrische Genauigkeit von 0,02 mm + 0,04 mm/m sowie bis zu 2.000.000 Punkte pro Sekunde an. Der Arbeitsabstand liegt bei 800–2500 mm, das optische Trackingvolumen bei bis zu 3 m³.

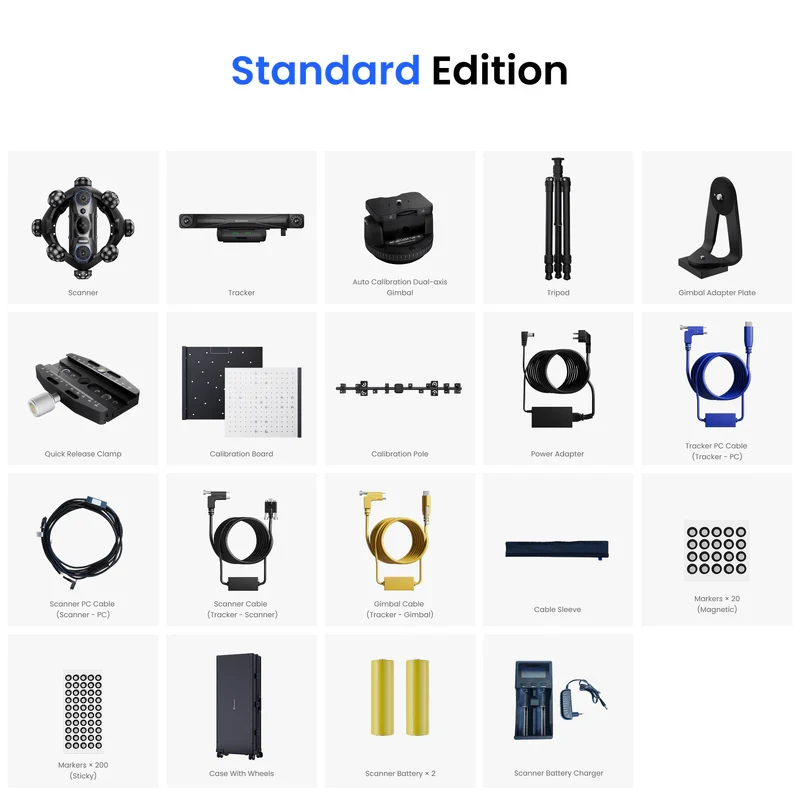

Standard Edition oder CMM Edition

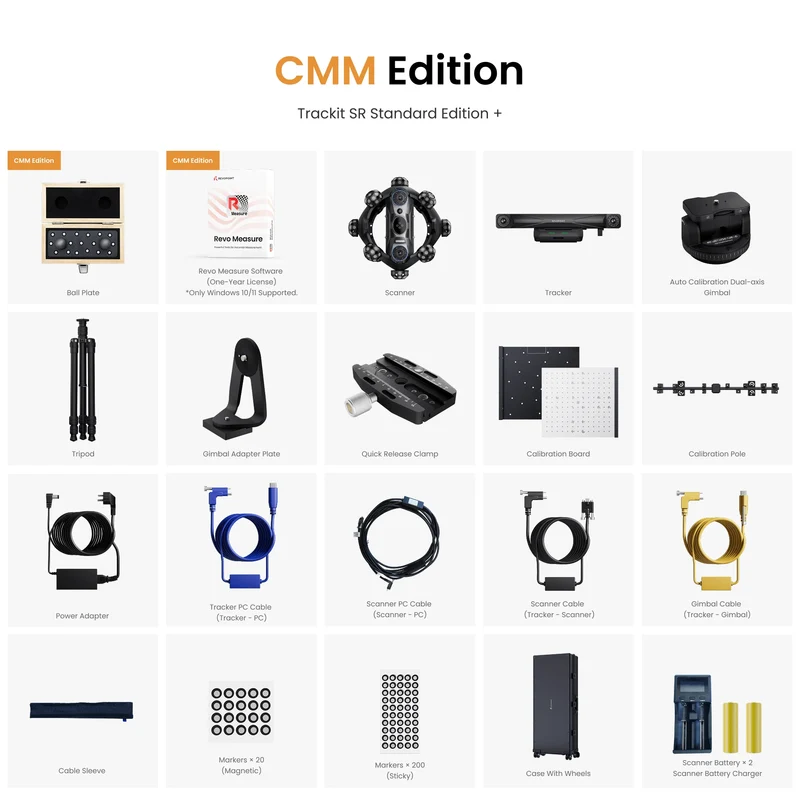

Beide Versionen nutzen dieselbe Scanplattform; die CMM Edition ergänzt taktiles Messen per Tastspitze. Damit lassen sich auch Geometrien prüfen, an denen die optische Erfassung an Grenzen stößt.

Häufig gestellte Fragen (FAQ)

Muss ich Marker auf das Werkstück kleben?

Nein. Das optische Trackingsystem verfolgt die Position des Scanners fortlaufend, sodass Marker direkt auf dem Objekt entfallen.

Welcher Lasermodus eignet sich wofür?

Fine Mode arbeitet mit 30 blauen Kreuzlaserlinien für maximale Detailtiefe, Far Mode mit 17 parallelen Linien für schnelles Scannen großer Objekte, Deep Hole Mode mit einer einzelnen Linie für tiefe Kavitäten und schwer zugängliche Bereiche.

Was unterscheidet die CMM Edition von der Standard Edition?

Die Standard Edition ist auf optisches Scannen, Digitalisierung und Reverse Engineering ausgelegt. Die CMM Edition ergänzt taktile Messung per Kontakttaster für dimensionelle Prüfungen an Geometrien, bei denen optisches Scannen an Grenzen kommt.

Lassen sich die Daten in meine CAD-Software übernehmen?

Die Scans lassen sich in PLY, OBJ, STL, ASC, 3MF, GLTF und FBX exportieren – gängige Formate für CAD-, Messtechnik- und Reverse-Engineering-Software.
