SHINING 3D FreeScan Trio

SHINING 3D FreeScan Trio – Markerloses Laserscannen in Messgüte

Der FreeScan Trio ist ein professioneller Handheld-3D-Scanner für industrielle Metrologie, Qualitätsprüfung und Reverse Engineering. Er richtet sich an Anwender, die auch große Bauteile schnell und rückführbar vermessen müssen – und dank markerloser Selbstpositionierung den Vorbereitungsaufwand deutlich reduzieren wollen.

Auf einen Blick – Deine Vorteile:

• Markerfrei: Viele Objekte lassen sich ohne Referenzmarker scannen, was Rüstzeit spart; für höchste Genauigkeit ist Marker-Betrieb weiterhin möglich.
• Vier Scan-Modi: Von schnellem Flächenscan über Detailerfassung bis zum Deep-Hole-Modus für schwer zugängliche Bohrungen und Nuten.
• Messtechnische Genauigkeit: Bis 0,02 mm für belastbare Prüfergebnisse in der Qualitätskontrolle.
• Zertifiziert: Nach VDI/VDE 2634 Teil 3 und ISO 10360 – für rückführbare, dokumentierbare Messwerte.
• Integrierte Photogrammetrie: Verbessert die volumetrische Genauigkeit bei großen Objekten ohne codierte Zielmarken.

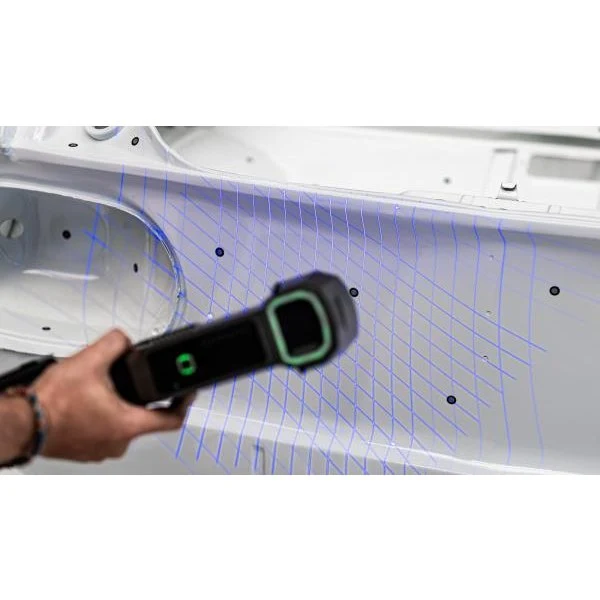

Schnelle Datenerfassung mit 98 Laserlinien

Im markerfreien Modus arbeitet der Scanner mit 98 blauen Laserlinien und drei industriellen 5-MP-Kameras. Der Hersteller beziffert die Erfassung auf bis zu 3.010.000 Messungen pro Sekunde.

Photogrammetrie für große Bauteile

Das integrierte binokulare Photogrammetrie-System erreicht laut Datenblatt eine volumetrische Genauigkeit von bis zu 0,02 + 0,015 mm/m – ganz ohne codierte Zielmarken, was den Aufbau vereinfacht.

Häufig gestellte Fragen (FAQ)

Benötige ich für jeden Scan Marker?

Nein. Viele Objekte lassen sich dank Selbstpositionierung markerfrei erfassen. Für Anwendungen mit höchster Messgenauigkeit kann der Scanner zusätzlich mit Markern betrieben werden.

Für welche Aufgaben ist der FreeScan Trio geeignet?

Er ist auf industrielle Metrologie, Qualitätsprüfung, Reverse Engineering, CAD, Bemaßungsprüfung und additive Fertigung ausgelegt.

Ist der Scanner zertifiziert?

Ja, die Zertifizierung erfolgte nach VDI/VDE 2634 Teil 3 und ISO 10360 in einem nach ISO 17025 akkreditierten Labor.
